Сгорели порты USB 3.0 ноутбука Dell Inspiron n5110

В моём случае 2 порта на модели Dell Inspiron n5110 вышли из строя неожиданно после подключения обычной мышки USB 2.0. Накануне от этих же портов эта же мышка работала исправно. Симптомы такие:

Рекомендую для пущей уверенности понюхать эти порты сразу после поломки. В моём случае они пахли “сгоревшей электроникой”. Если бы мышка была причиной такой поломки, то, по логике вещей, и порт USB 2.0 тоже должен был сгореть. Этого не произошло. Любые флешки в USB 3.0 тоже после не работают.

Важно понять, что если и вас настигла аналогичная проблема, то ремонт будет не простым. Почему? Если бы такое случилось в настольном компьютере (PC), то в них имеются свободные слоты PCI, куда можно подключить новую плату с USB 3.0(2.0) контроллером. В ноутбуках такой возможности, на сколько мне известно, нет, и сделать такое довольно проблематично. USB контроллер интегрирован в материнскую плату. Без квалифицированной помощи в сервисном центре здесь не обойтись.

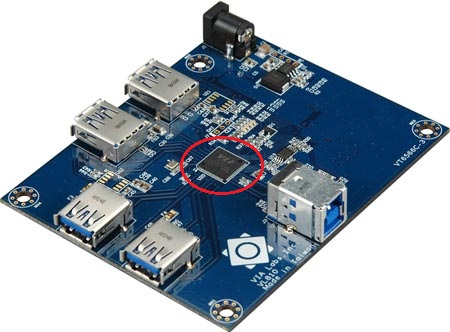

Фотографии контроллеров USB 3.0

Информация с Wikipedia.

USB-контроллер в составе платформы персонального компьютера обеспечивает коммуникацию с периферийными устройствами, подключенными к универсальной последовательной шине. USB-контроллер является интеллектуальным устройством, способным взаимодействовать с оперативной памятью в обход центрального процессора в режиме прямого доступа к памяти.

По способу интеграции контроллер для USB-шины может быть задействован в составе системной логики или в виде дискретного чипа как на самой на системной плате, так и на плате расширения. По способу подключения USB-контроллер может быть выполнен для PCI-шины, либо для шины PCI Express.

В рамках спецификации USB 1.1 существуют две реализации контроллера для USB-шины: UHCI (Universal Host Controller Interface, создан Intel для USB 1.0) и OHCI (Open Host Controller Interface), которые отличаются методом доступа к регистрам. Регистры UHCI находятся в пространстве портов ввода-вывода, а регистры OHCI адресуются в пространстве памяти. Контроллер OHCI более интеллектуален по сравнению с UHCI. Это касается его способности освободить центральный процессор от выполнения рутинных операций по передаче данных по USB-шине. Оба контроллера используют 32-х битную адресацию в пределах младших 4 Гб адресного пространства, ни один из них не поддерживает 64-битный режим адресации.

Для USB 2.0 был разработан EHCI (Enhanced Host Controller Interface), который поддерживает только работу на высокой скорости (high speed, 480 Мбит/с). В EHCI-контроллере с помощью разделенных транзакций (Split Transaction) реализована также поддержка низкоскоростных интерфейсов USB 1.1 для работы с более медленными устройствами.

Для USB 3.0 используется универсальный интерфейс XHCI (eXtensible Host Controller Interface), который поддерживает все скорости обмена данными.

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru
