Чистим систему охлаждения. Снимаем кулер Dell Inspiron n5110

Из этой статьи вы узнаете как почистить систему охлаждения ноутбука Dell Inspiron n5110 и разобрать кулер. Задача не сложная, но требуется внимательности и аккуратности. Зачем очищать ноутбук от пыли? Это позволит снизить температуру рабочих частей ноутбука и повысить его производительность. Итак начнём.

Здесь не будет описан весь процесс разборки ноутбука Dell Inspiron n5110, поэтому рекомендуем ознакомиться с инструкцией по разборке этой модели.

Ещё, быть может, вам будет интересна статья, посвященная модернизации ноутбука Dell Inspiron n5110. Она поможет вам решить вопрос с перегреванием.

Снимаем систему охлаждения

Вы сняли материнскую плату. На ней может быть жёсткий диск, ОЗУ и система охлаждения, как на изображении ниже. Их наличие не принципиально для решение нашей задачи.

Рис. 1. Материнская плата. Вид сверху

Возьмите крестовую отвёртку и отсоедините теплопроводящие пластины от материнской платы. Винты, которые следует открутить, обозначены красным цветом.

Рис. 2. Открутите винты, обозначенные красным цветом

Разбираем кулер

В итоге вы сняли систему охлаждения ноутбука Dell Inspiron n5110. На изображении ниже находится её вид сверху.

Рис. 3. Система охлаждения ноутбука Dell Inspiron n5110

Начнём снимать кулер охлаждающей системы. Для этого открутите 4 винта, расположение которых на изображении ниже обозначено красным цветом.

Рис. 4. Открутите винты кулера охлаждающей системы

Теперь можно снять кулер Dell Inspiron n5110.

Рис. 5. Снимите кулер Dell inspiron n5110

Под ним находится радиаторная решётка. Обычно3, именно возле неё скапливается пыль. Удалите её.

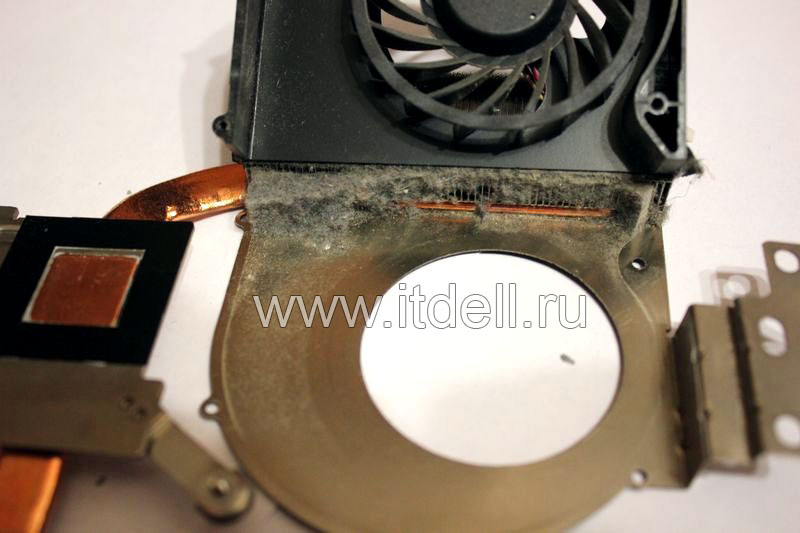

Рис. 6. Пыль на радиаторе системы охлаждения

Ещё можно снять кулер (его лопасти), очистить от пыли и смазать подвижные элементы. Для снятия кулера потяните пластмассовую часть вверх.

Рис. 7. Снимите лопасти кулера

Собирать в обратном порядке. Настоятельно рекомендуем раз в пол года менять термопасту, удалять пыль из радиатора и смазывать кулер. Это позволит продлить срок службы вашему ноутбуку и увеличить производительность системы в целом.

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru
