Как разобрать ноутбуки Dell Inspiron 3537 и 5537
О статье
  • Дата публикации:
  • Читали: 33043 раз
  • Автор: Денис Димитров
Группа Вконтакте

Разборка ноутбуков Dell Inspiron 3537 и 5537. Замена материнской платы

В этой статье вы узнаете, как самостоятельно заменить материнскую плату на ноутбуке Dell Inspiron 3537 и 5537.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снимаем батарею (аккумулятор)

Поверните ноутбук тыльной стороной. Одновременно отодвиньте защёлки и выньте батарею.

как разобрать нотбук dell inspiron 5537 снимите батарею ноутбука

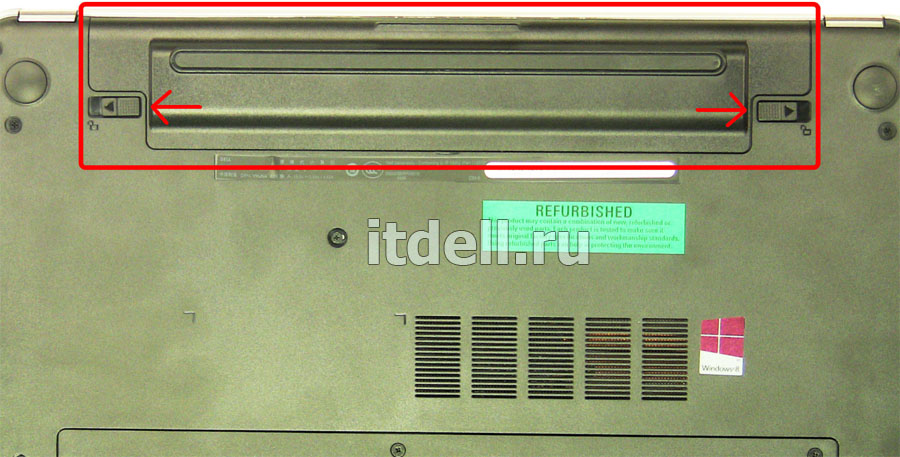

Рис. 1. Схема крепления батареи

Вынимаем крышку отсека под HDD и ОЗУ.

Выверните два крепёжных винта. Снимите крышку отсека.

как разобрать ноутбук dell inspiron 5537 снимите крышку HDD

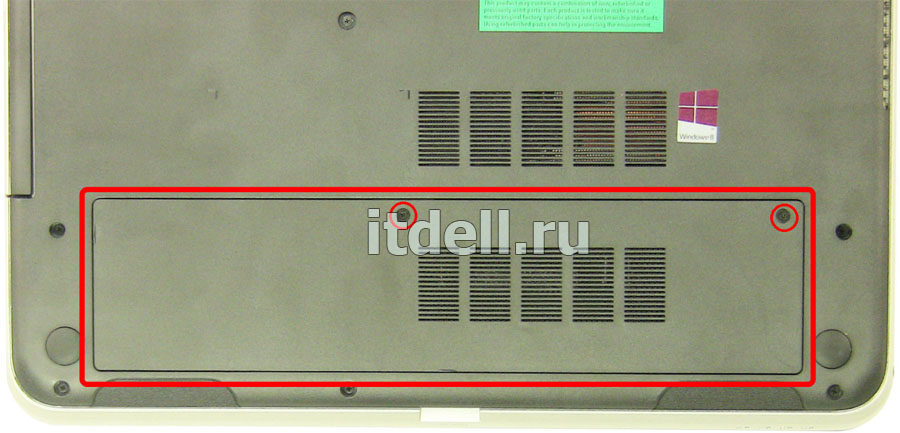

Рис. 2. Схема крепления крышки отсека HDD и ОЗУ

Снимаем модули ОЗУ

Раздвиньте рычажки, которые удерживают модуль ОЗУ в стороны. Модуль должен слегка приподняться. Вынимайте модуль ОЗУ.

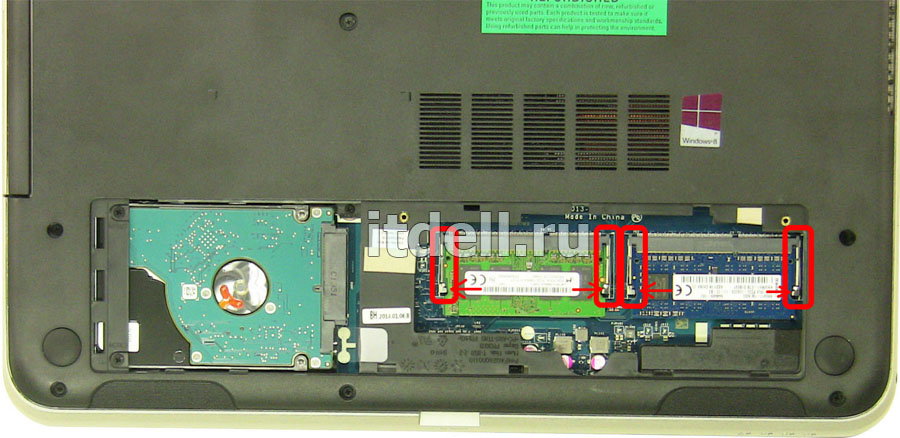

как разобрать ноутбук dell inspiron 5537 Схема крепления модулей ОЗУ

Рис. 3. Схема крепления модулей ОЗУ

Снимаем винчестер (жёсткий диск)

Выверните два винта, удерживающих жёсткий диск. Сдвиньте жёсткий диск влево. Приподнимите винчестер за «язычок» 1 и выньте его.

как разобрать ноутбук dell inspiron 5537 Схема крепления винчестера

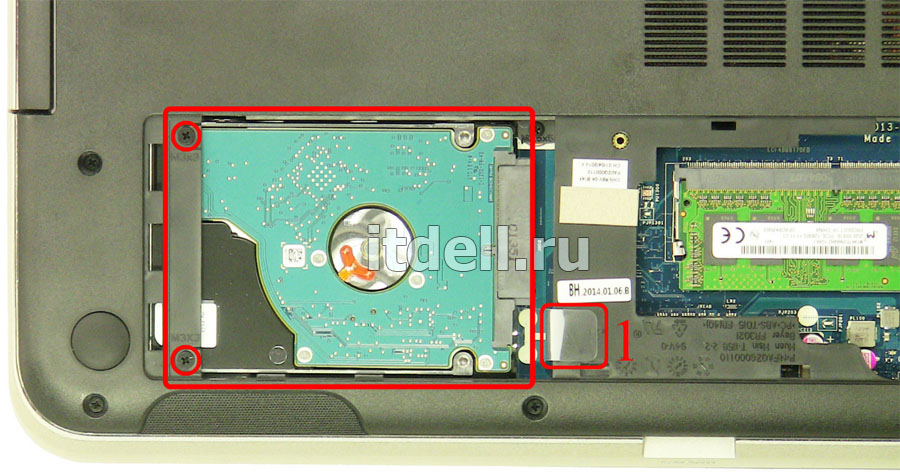

Рис. 4. Схема крепления винчестера

Снимаем нижнюю часть корпуса



Выверните все винты, удерживающие нижнюю часть корпуса.

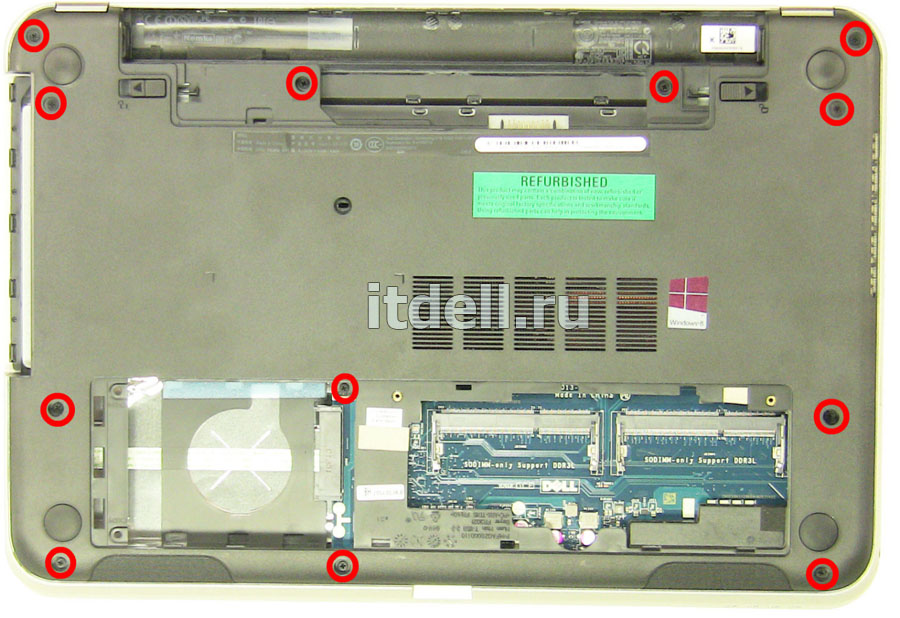

как разобрать ноутбук dell inspiron 5537 Схема расположения винтов корпуса

Рис. 5. Схема расположения винтов корпуса

Снимаем клавиатуру

Обратите внимание на то, что в верхней части клавиатуры имеются защёлки, которые плотно удерживают клавиатуру на своём месте (рисунок 6). Для того чтобы освободить клавиатуру, необходимо нажать на защёлку шлицевой отверткой (или другим плоским предметом). Такую операцию необходимо провести со всеми защёлками.

как разобрать ноутбук dell inspiron 5537 Защелки клавиатуры

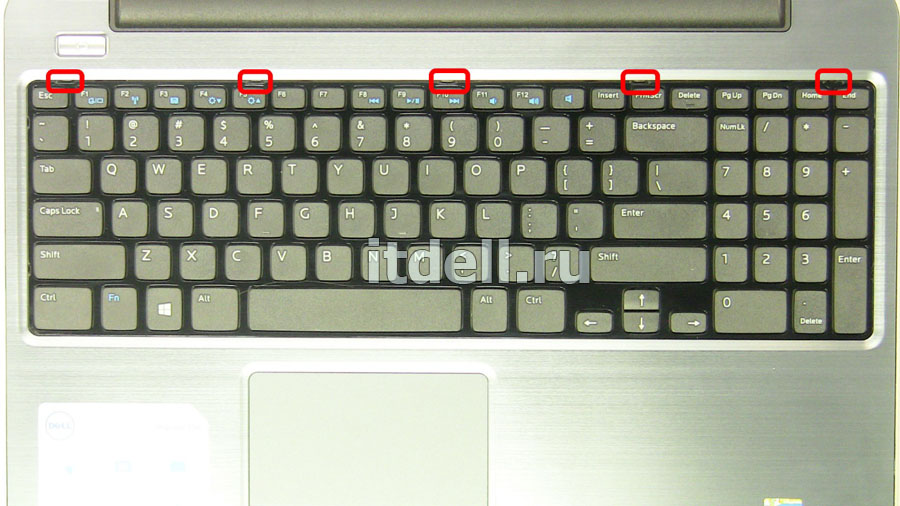

Рис. 6. Защелки клавиатуры

После того, как клавиатуру освободили от защёлок, аккуратно приподнимите клавиатуру вверх, освобождая её от нижних защелок. Будьте внимательны, не тяните клавиатуру слишком резко, так как мы ещё не освободили шлейф. Чтобы освободить шлейф необходимо приподнять планку чёрного цвета на 90 градусов. Теперь выньте шлейф.

как разобрать ноутбук dell inspiron 5537 Схема крепления шлейфа клавиатуры

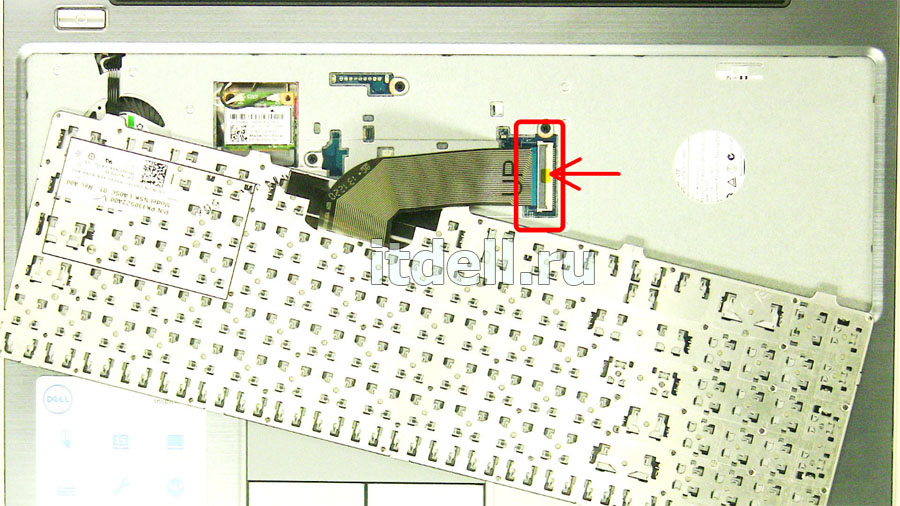

Рис. 7. Схема крепления шлейфа клавиатуры

Снимаем верхнюю часть корпуса

Первым делом отсоедините два шлейфа и контакты модуля Wi-Fi.

как разобрать ноутбук dell inspiron 5537 Схема контактов Wi-Fi, шлейфов тачпада и кнопки включения

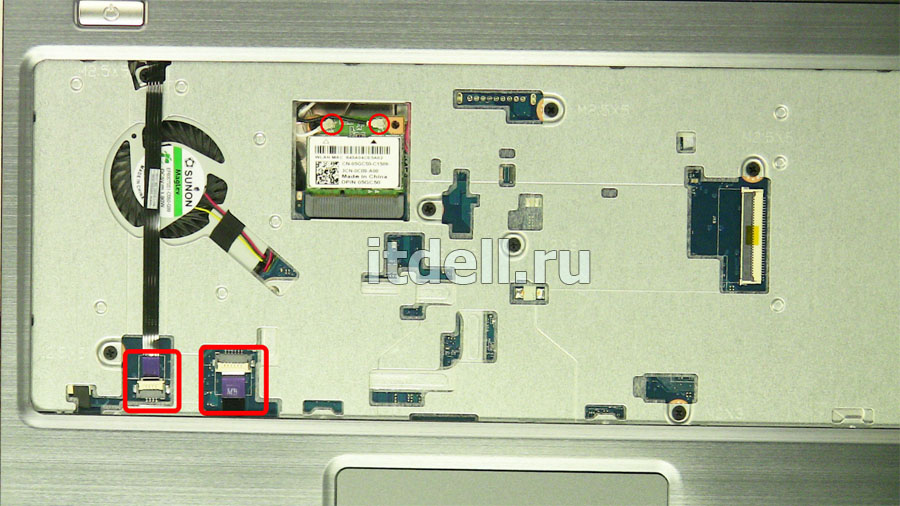

Рис. 8. Схема контактов Wi-Fi, шлейфов тачпада и кнопки включения

Теперь выверните два винта и выньте модуль Wi-Fi. Далее выкрутите все винты, которые удерживают верхнюю часть корпуса.

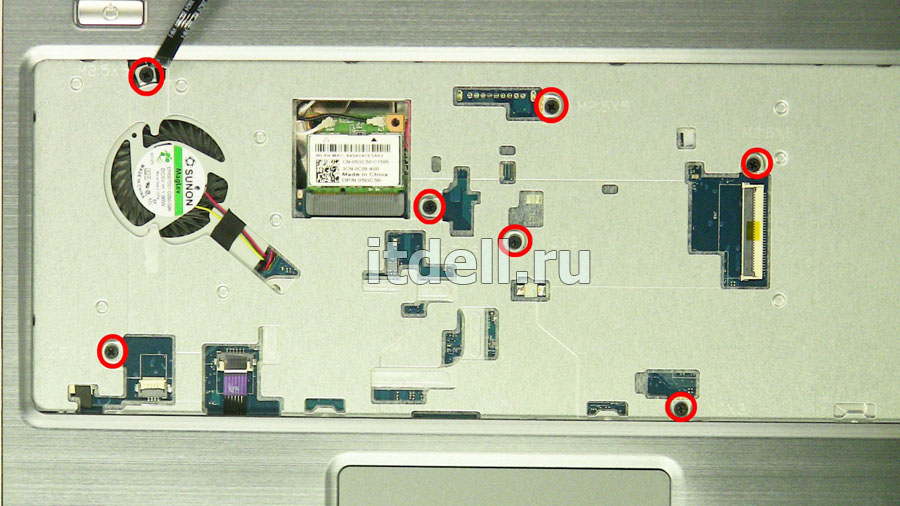

как разобрать ноутбук dell inspiron 5537 Схема крепления верхней части корпуса

Рис. 9. Схема крепления верхней части корпуса

При помощи узкой шлицевой отвертки или щупа проникните в щель между металлической и пластиковой частью корпуса. Освободите металлическую часть от защелок, удерживающих её на пластиковом корпусе. Важно проделывать это аккуратно, чтобы не обломать защелки. В противном случае корпус потеряет свою монолитность. Снимите металлическую часть корпуса.

Снимаем ЖК дисплей (в сборе).

Отсоедините шлейфы дисплея.

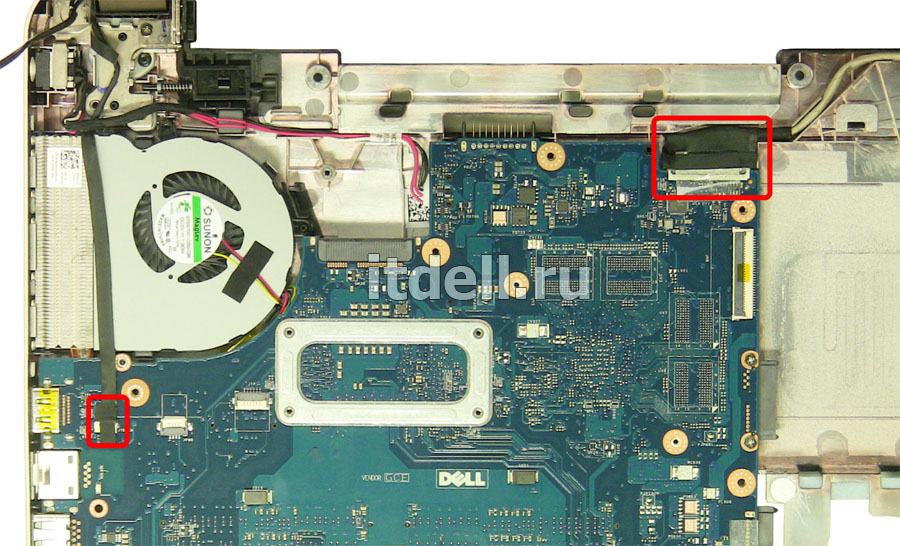

как разобрать ноутбук dell inspiron 5537 Схема шлейфов дисплея

Рис. 10. Схема шлейфов дисплея

Выверните винты, удерживающие шарниры дисплея.

как разобрать ноутбук dell inspiron 5537 Схема крепления шарнира с левой стороны

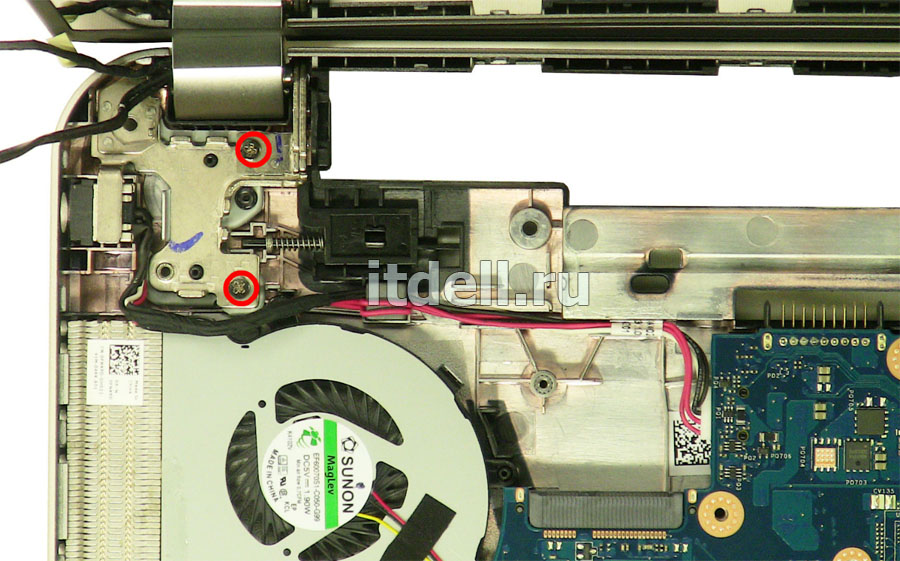

Рис. 11. Схема крепления шарнира с левой стороны

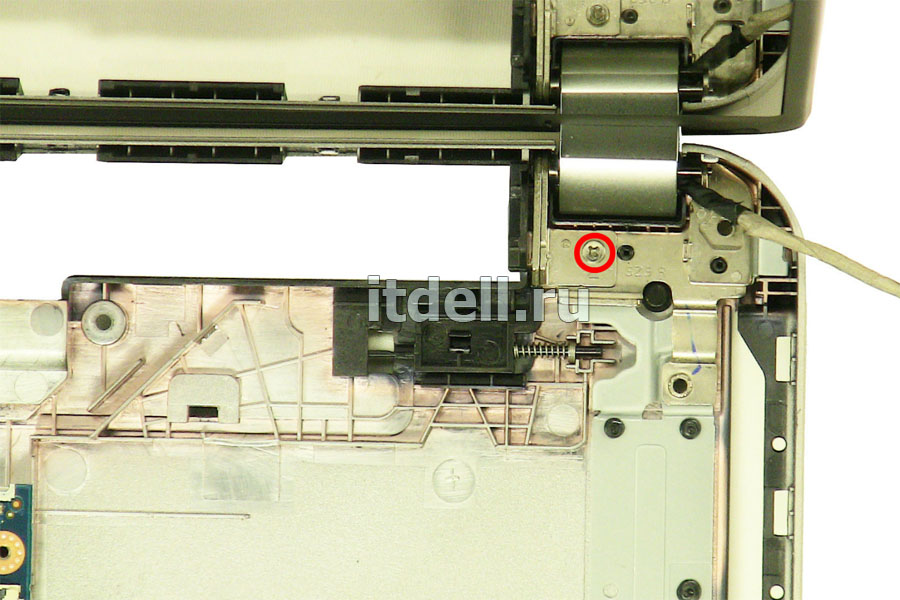

как разобрать ноутбук dell inspiron 5537 Схема крепления шарнира с правой стороны

Рис. 12. Схема крепления шарнира с правой стороны

Отсоедините дисплей.

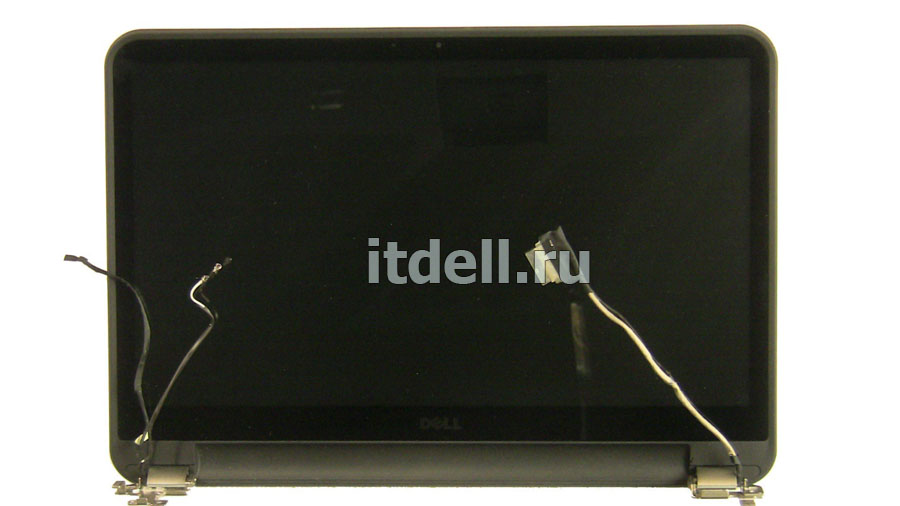

как разобрать ноутбук dell inspiron 5537 Дисплей в сборе

Рис. 13. Дисплей в сборе

Снимаем материнскую плату

Отсоедините шлейф гнезда для зарядного устройства и выньте гнездо.

как разобрать ноутбук dell inspiron 5537 Схема крепления шлейфа гнезда З/У

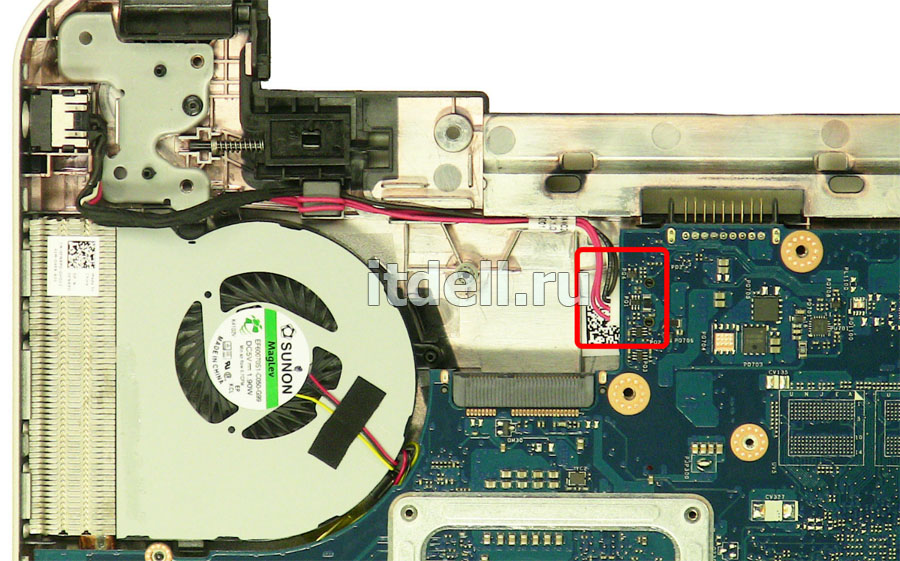

Рис. 14. Схема крепления шлейфа гнезда З/У

Теперь отсоедините два шлейфа и последний винт, удерживающий материнскую плату на корпусе.

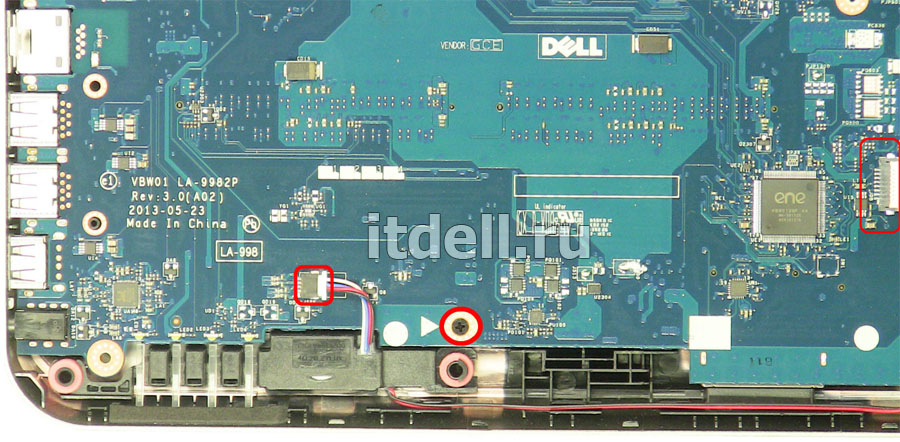

как разобрать ноутбук dell inspiron 5537 Схема крепления материнской платы

Рис. 15. Схема крепления материнской платы

Теперь осторожно выньте материнскую плату. Материнская плата снята. Сборка проводится в обратной последовательности. Удачи!
