Как разобрать ноутбуки Dell Inspiron n5030, m5030 и n5020

Эта статья посвящена вопросу разборки ноутбуков Dell Inspiron n5030, m5030 и n5020. Мы пройдём по всем этапам: замена клавиатуры, оперативной памяти, жёсткого диска, адаптеров wi-fi, колонок, материнской платы, системы охлаждения, центрального процессора, термопасты, CR 2032 и другое. Схожесть конструкций моделей ноутбуков определилиа объединение инструкции сразу для трёх моделей.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Инструкция по разборке ноутбуков Dell Inspiron N5030, N5020 и M5030.

Хочу отметить, что у ноутбука Dell Inspiron n5030 довольно интересный дизайн. Отлично подходит для девушек и как вариант для офиса. Сегодня мы с вами будем разбирать Dell Inspiron n5030, N5020 и M5030 на части, в хорошем смысле этого слова.

Шаг 1. Снимаем батарею ноутбука.

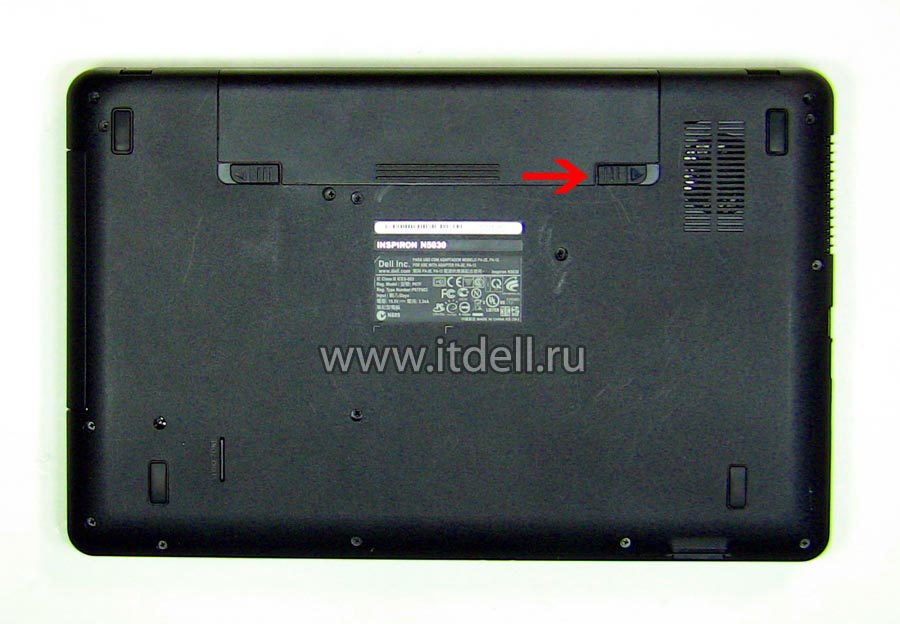

Защёлки, что крепят аккумулятор, нужно отодвинуть в стороны, указанные красными стрелками. И затем вынуть батарею ноутбука.

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимаем батарею

Рис. 1. Отодвиньте в стороны защёлки батареи ноутбука

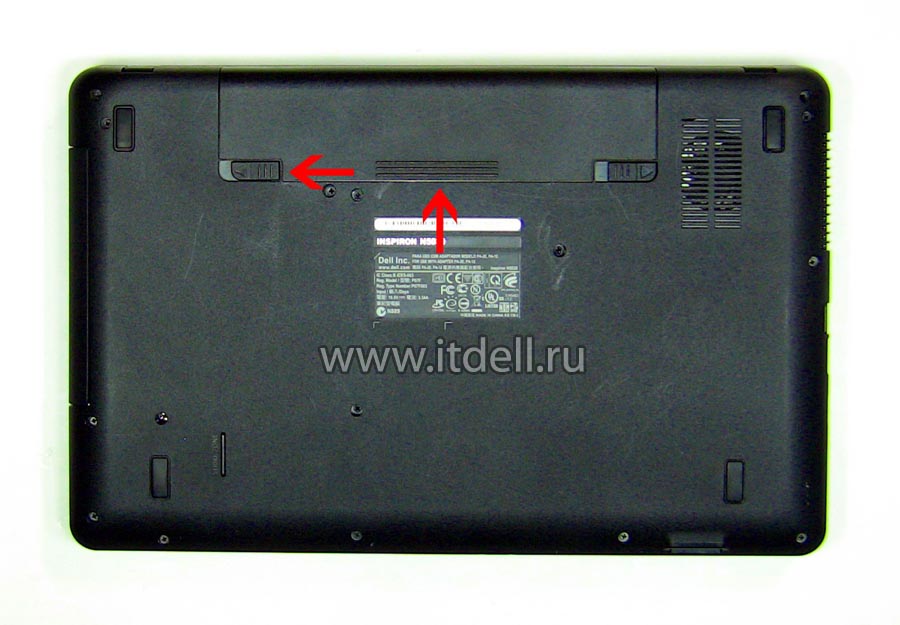

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимаем батарею

Рис. 2. Снимите батарею

Шаг 2. Снимаем клавиатуру.

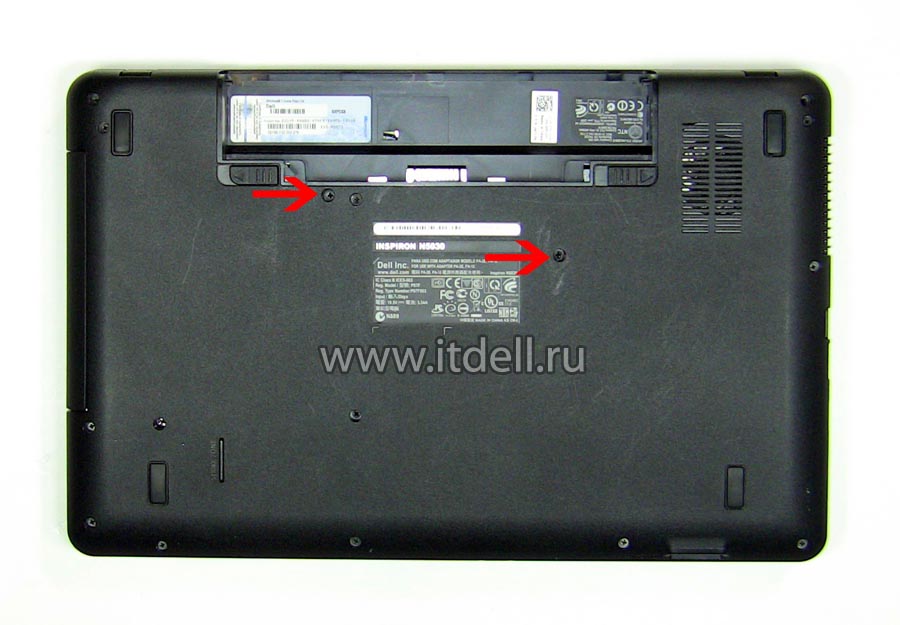

Первым делом открутите 2 винта на нижней крышке ноутбука. Их положение обозначено двумя красными стрелками.

Как разобрать Dell Inspiron N5030, N5020 и M5030 откручиваем 2 винта

Рис. 3. Открутите 2 винта

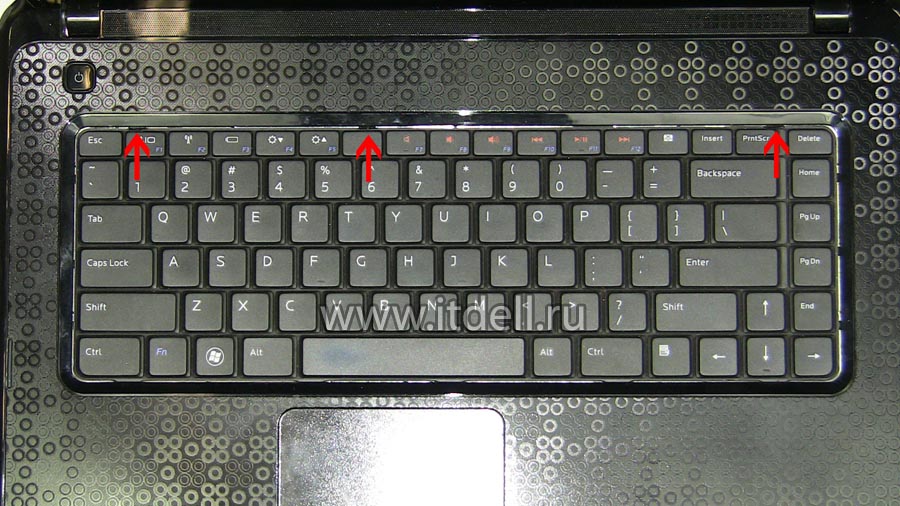

Теперь переверните ноутбук. Здесь нужно по очереди поджать защёлки, которые крепят клавиатуру в корпусе ноутбука. Положения защёлок обозначены красными стрелками.

Как разобрать Dell Inspiron N5030, N5020 и M5030 отжимаем защёлки клавиатуры в верхней её части

Рис. 4. Отожмите защёлки клавиатуры в верхней её части

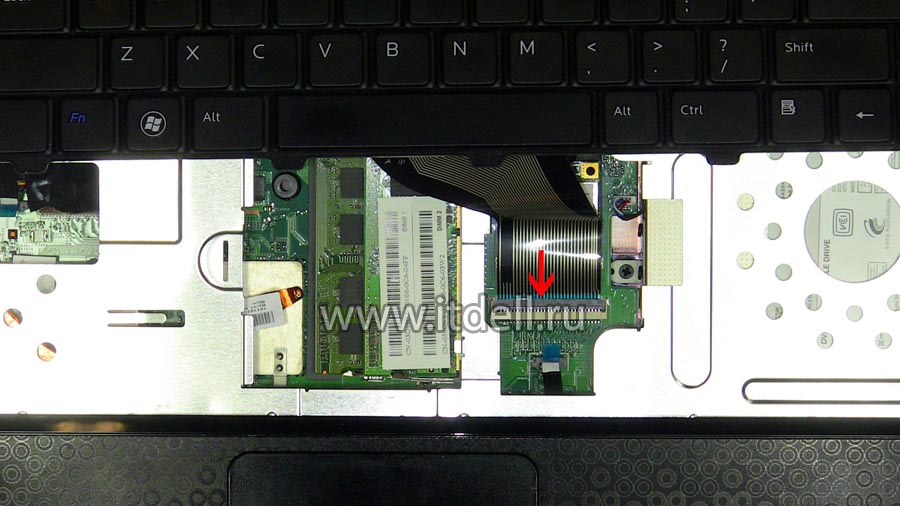

Не спешите дёргать клавиатуру. Нужно отсоединить шлейф. Чёрную планку, которая крепко держит шлейф клавиатуры, отогните вверх на 90 градусов. Теперь можно аккуратно вынуть этот шлейф. Клавиатуру сняли.

Как разобрать Dell Inspiron N5030, N5020 и M5030 отсоединяем шлейф клавиатуры от материнской платы

Рис. 5. Отсоедините шлейф клавиатуры от материнской платы

Шаг 3. Снимаем верхнюю крышку ноутбука.

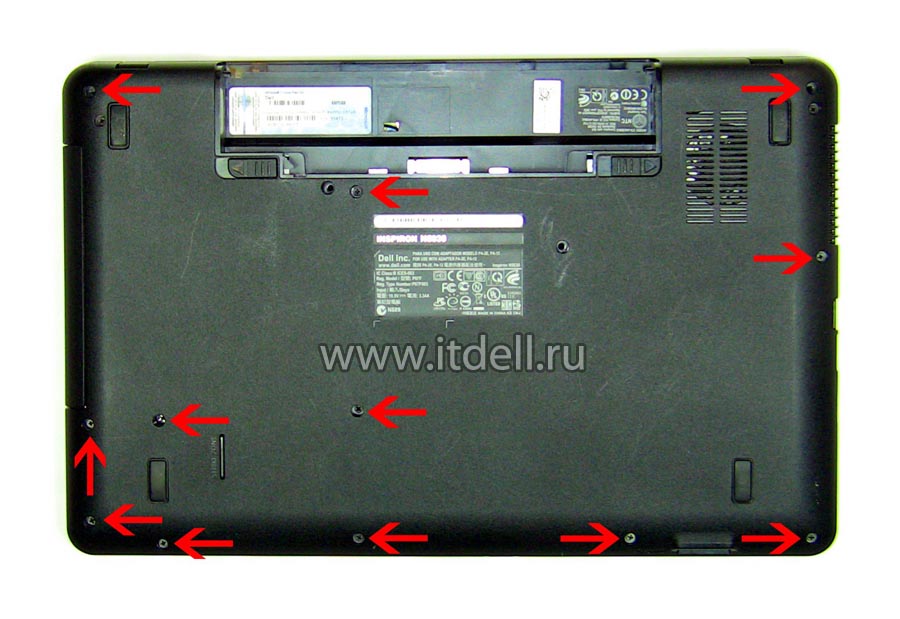

Переверните ноутбук и открутите все оставшиеся винты, которые крепят верхнюю и нижнюю крышки ноутбука.

Как разобрать Dell Inspiron N5030, N5020 и M5030 откручиваем все винты на нижней крышке ноутбука

Рис. 6. Открутите все винты на нижней крышке ноутбука

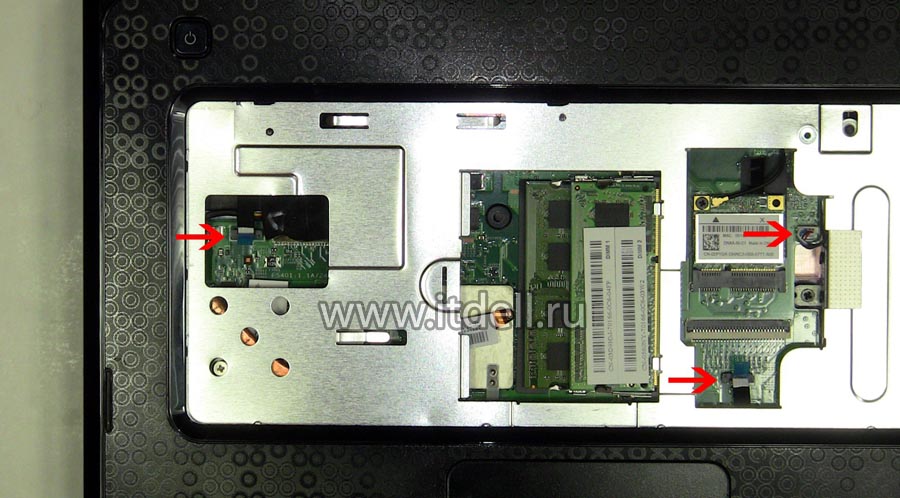

Положите все винты в одно место, чтобы не потерять. Переверните ноутбук обратно. Отсоедините маленькие шлейфы: тачпад, кнопка включения. Плюс к тому, ещё какой-то разъём. Всё, что нужно отсоединить, обозначено красными стрелками.

Как разобрать Dell Inspiron N5030, N5020 и M5030 отсоединяем шлейфы тачпада, кнопок питания и включения

Рис. 7. Отсоедините шлейфы тачпада, кнопок питания и включения

Шаг 4. Снимаем жёсткий диск.

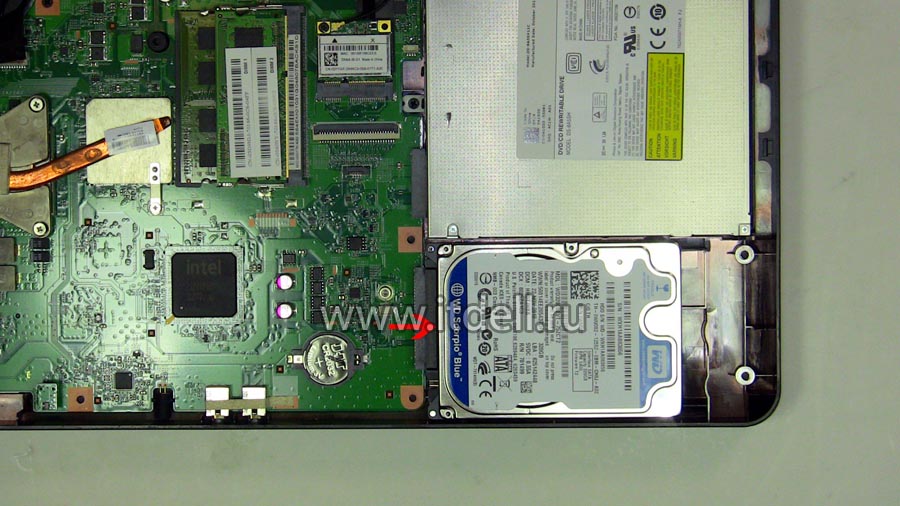

В данной модели жёсткий диск не крепится винтами к корпусу, т.к. его держит верхняя крышка (своеобразная конструкция!). Сдвиньте жёсткий диск в сторону от разъёма SATA 2.

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимите жёсткий диск

Рис. 8. Снимите жёсткий диск

Шаг 5. Снимаем DVD-привод.

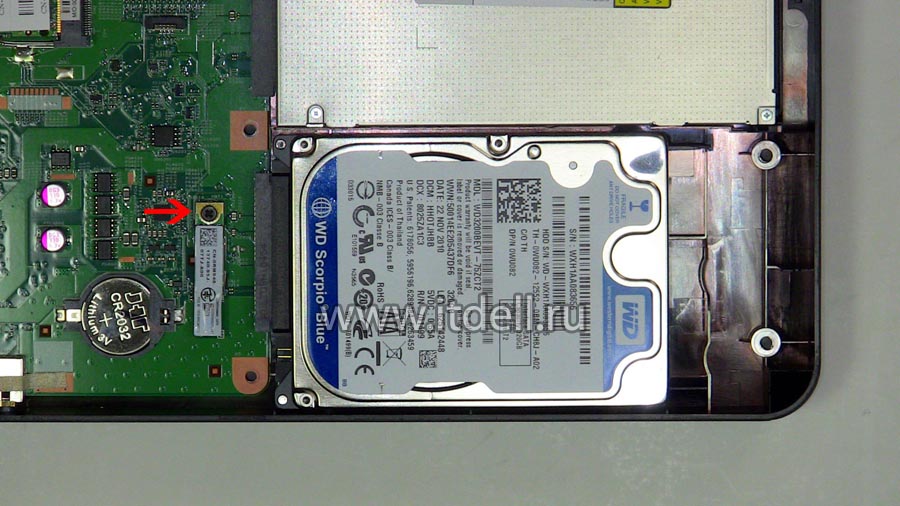

Открутите винт, который держит DVD-привод. Он обозначен красной стрелкой.

Как разобрать Dell Inspiron N5030, N5020 и M5030 откручиваем винт, который держит DVD-привод

Рис. 9. Открутите винт, который держит DVD-привод

Теперь выньте DVD-привод. Просто вытащите его в сторону.

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимаем DVD-привод

Рис. 10. Выньте DVD-привод

Шаг 6. Отсоединяем Wi-Fi карту.

Вначале отсоедините провод.

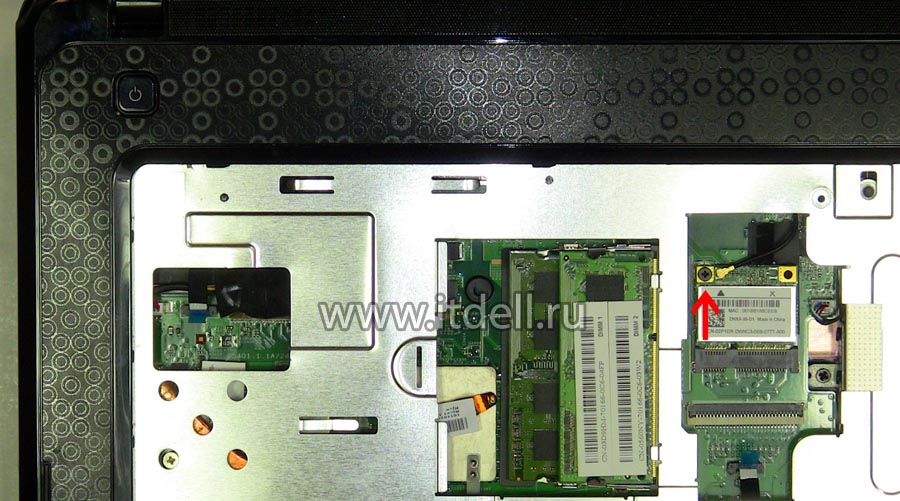

Как разобрать Dell Inspiron N5030, N5020 и M5030 отсоединяем провода от адаптера Wi-Fi

Рис. 11. Отсоедините провода от адаптера Wi-Fi

Теперь открутим винты, что держат Wi-Fi карту.

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимаем адаптер Wi-Fi

Рис. 12. Снимите адаптер Wi-Fi

Шаг 7. Снимаем оперативную память.

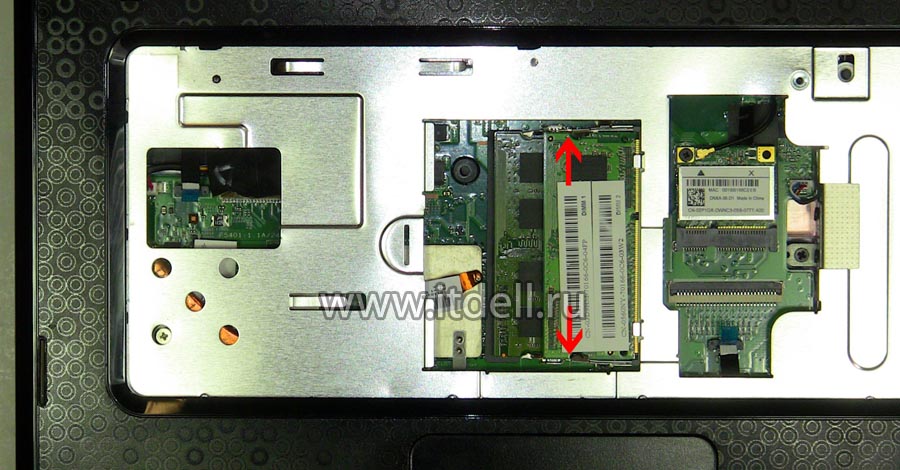

ОЗУ крепятся на защёлках. Их отодвиньте в стороны и выньте планку.

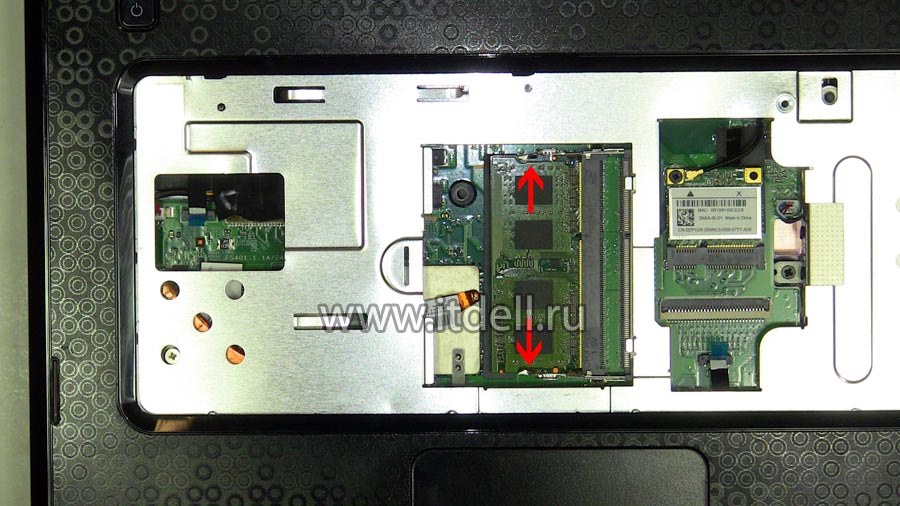

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимаем первую планку ОЗУ

Рис. 13. Снимите первую планку ОЗУ

Как разобрать Dell Inspiron N5030, N5020 и M5030 снимаем первую планку ОЗУ

Рис. 14. Снимите вторую планку ОЗУ

Шаг 8. Снимаем систему охлаждения.

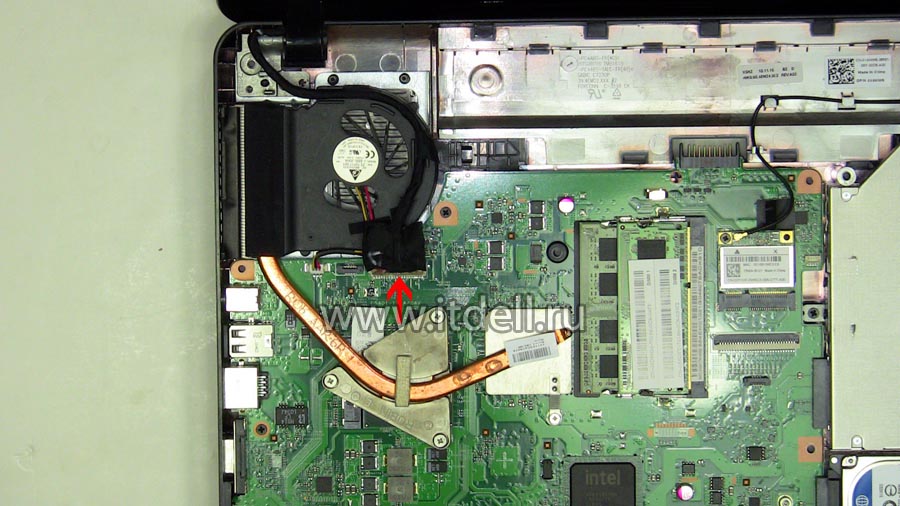

Переместитесь в район вентилятора. Перво-наперво отсоедините видео-кабель. Он обозначен красной стрелкой.

Как разобрать Dell Inspiron N5030, N5020 и M5030 отсоединяем видео-шлейф

Рис. 15. Отсоедините видео-шлейф

Отсоедините кабель питания вентилятора.

Как разобрать Dell Inspiron N5030, N5020 и M5030 отсоединяем кабель питания вентилятора

Рис. 16. Отсоедините кабель питания вентилятора

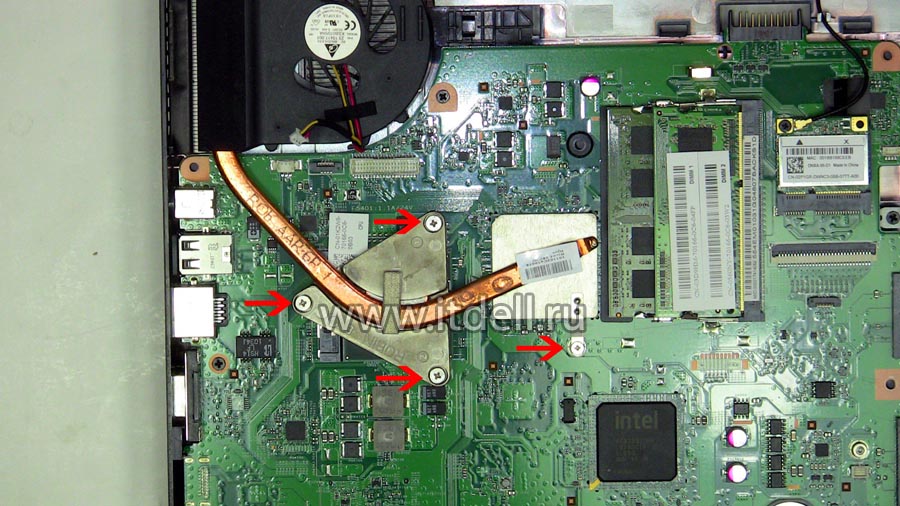

Видим четыре винта, которые крепят систему охлаждения (теплоотвод). Открутите их.

Как разобрать Dell Inspiron N5030, N5020 и M5030 откручиваем винты, держащие систему охлаждения

Рис. 17. Открутите винты, держащие систему охлаждения

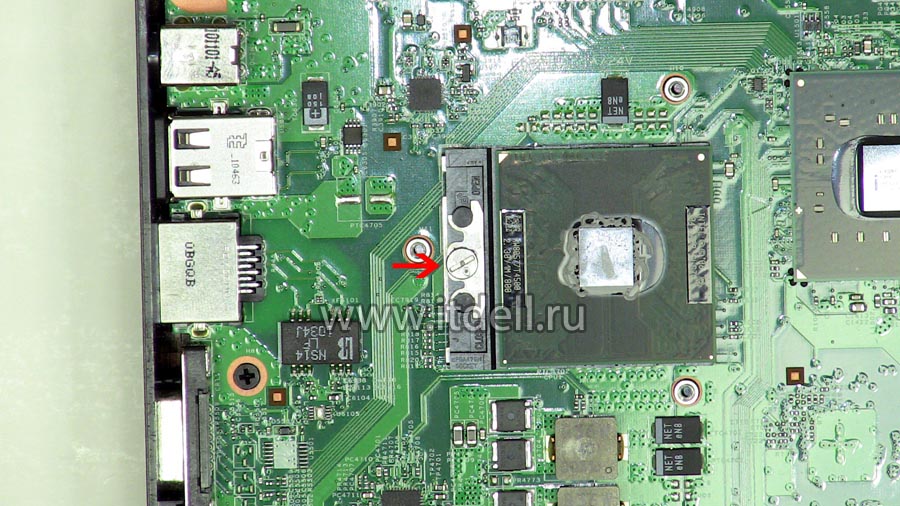

Теперь вы получили полный доступ к видеокарте и процессору ноутбука. Можно сменить термопасту. Красной стрелкой обозначен винт, который определяет крепление процессора в сокете. Поверните его на 180 градусов и снимите процессор.

Как разобрать Dell Inspiron N5030, N5020 и M5030 поворачиваем винт процессора, чтобы его вынуть

Рис. 18. Поверните винт процессора, чтобы его вынуть

Шаг 9. Снимаем карту Bluetooth.

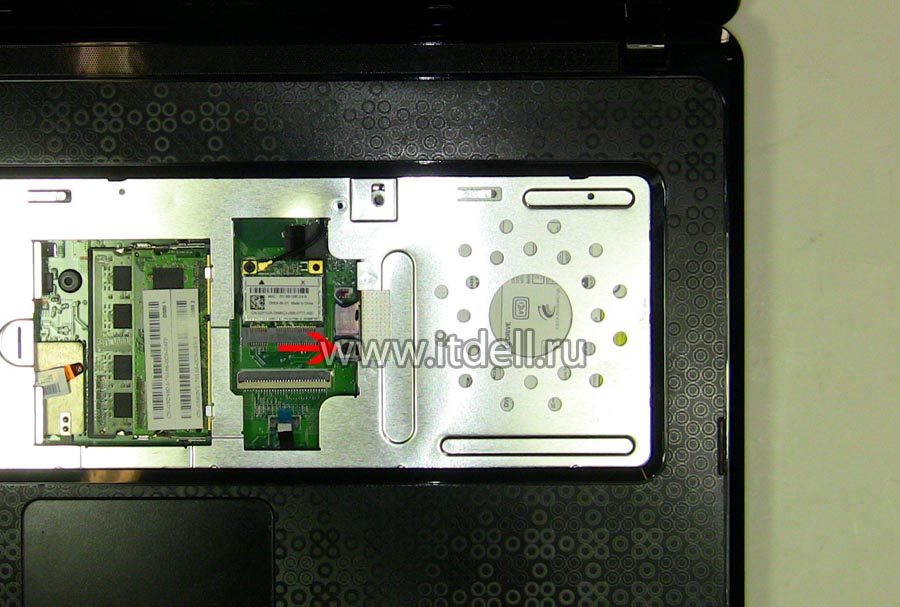

Открутите винт и снимите адаптер Bluetooth

Как разобрать Dell Inspiron N5030, N5020 и M5030 откручиваем винт и снимаем адаптер Bluetooth

Рис. 19. Открутите винт и снимите адаптер Bluetooth

Шаг 10. Меняем батарейку CR2032.

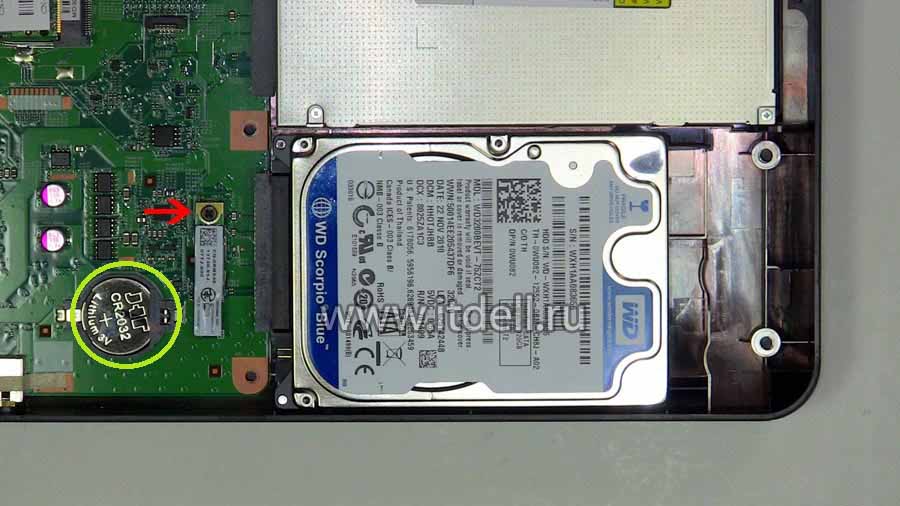

Эта батарейка отвечает за системное время ноутбука. Если постоянно сбиваются часы, то замените её. На изображении она обозначена зелёным цветом.

Как разобрать Dell Inspiron N5030, N5020 и M5030 меняем cr2032

Рис. 20. При необходимости замените батаерю CR 2032

Шаг 11. Снимаем материнскую плату.

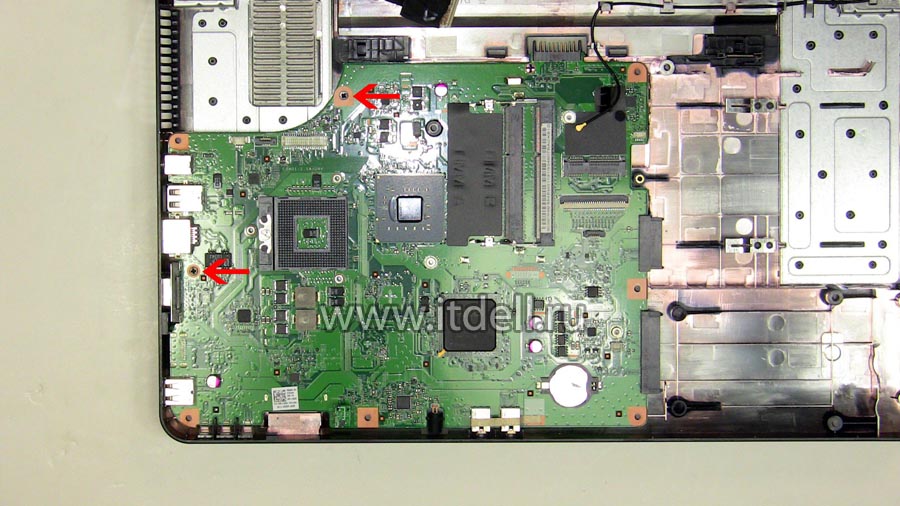

Остались последние 2 винта, которые крепят материнскую плату к корпусу ноутбука. Снимаем их и всё готово!

Как разобрать Dell Inspiron N5030, N5020 и M5030 откручиваем 2 винта и снимите материнскую плату

Рис. 21. Открутите 2 винта и снимите материнскую плату

Ноутбук разобран! Собирать в обратном порядке.
