Инструкция по разборке ноутбуков Dell Inspiron N5010, M5010 и M501R

Шаг 1. Снимаем батарею ноутбука

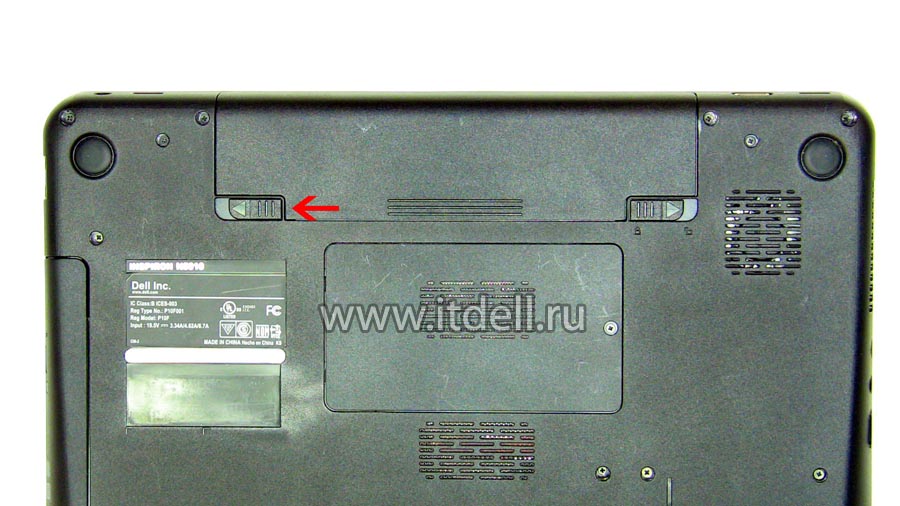

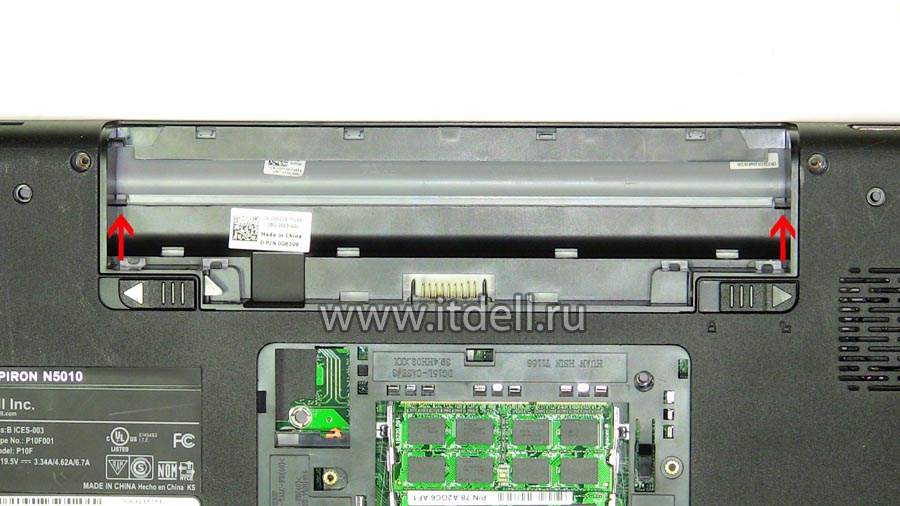

Защёлки, что крепят аккумулятор, отодвиньте в стороны, указанные красными стрелками. И затем выньте батарею ноутбука.

снимаем батарею отодвигаем защёлку Dell Inspiron N5010, M5010 и M501R отодвигаем правую защёлку

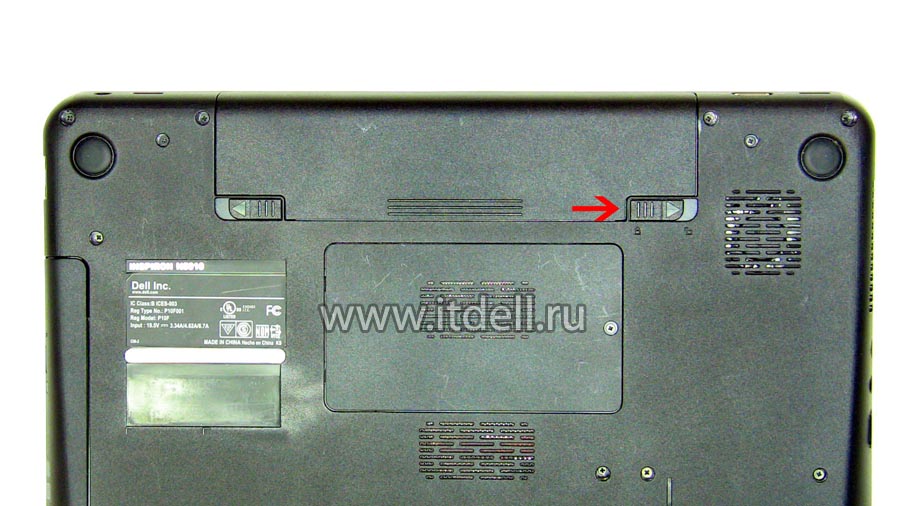

Рис. 1. Отодвиньте правую защёлку

снимаем батарею отодвигаем защёлку Dell Inspiron N5010, M5010 и M501R отодвигаем левую защёлку

Рис. 2. Отодвиньте левую защёлку

Шаг 2. Снимаем оперативную память.

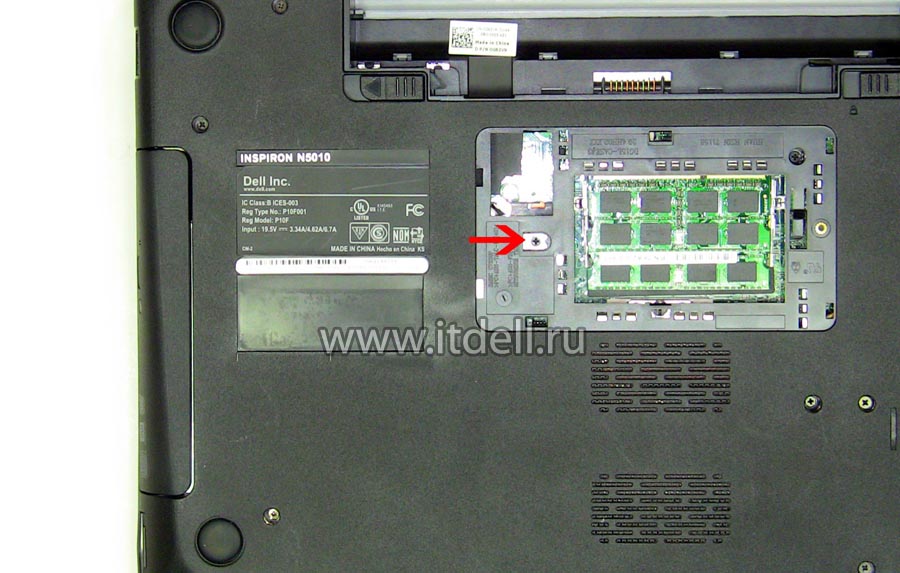

Первым делом открутите винт на нижней крышке ноутбука. Его положение обозначено красной стрелкой.

Dell Inspiron N5010, M5010 и M501R откручиваем винт оперативной памяти

Рис. 3. Открутите винт крышки, защищающей оперативную память

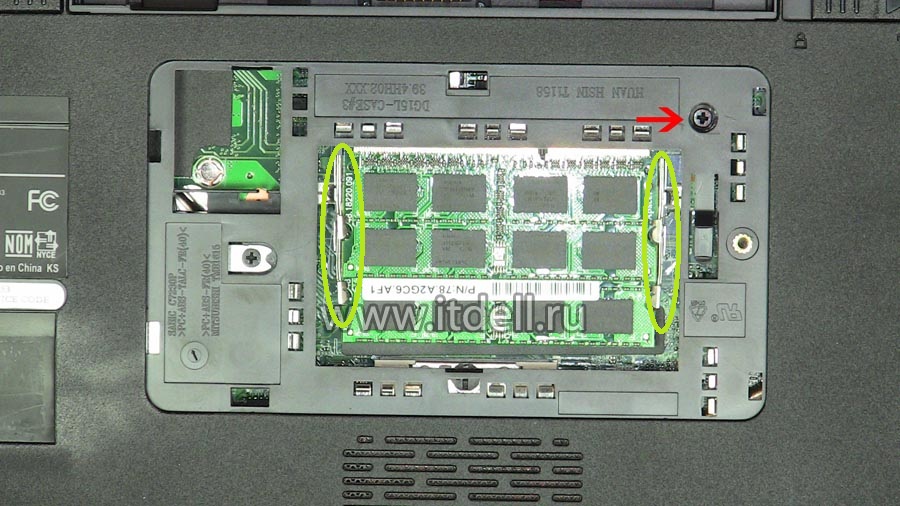

Теперь вы получили доступ к оперативной памяти. Здесь нужно разжать защёлки, которые держат планки оперативной памяти ноутбука. Положения защёлок обозначены зелёным цветом. Ещё здесь нужно открутить один винт. Он обозначен красной стрелкой.

Dell Inspiron N5010, M5010 и M501R снимаем оперативную память

Рис. 4. Поменяйте оперативную память

Шаг 3. Снимаем клавиатуру.

Переверните ноутбук. Здесь смотрим на клавиатуру. В верхней её части есть защёлки, которые заходят в пазы, чтобы держать клавиатуру. Плоской отвёрткой нажмите на них и подцепите клавиатуру вверх. Так нужно сделать с 4-мя защёлками.

Dell Inspiron N5010, M5010 и M501R снимаем клавиатуру из пазов

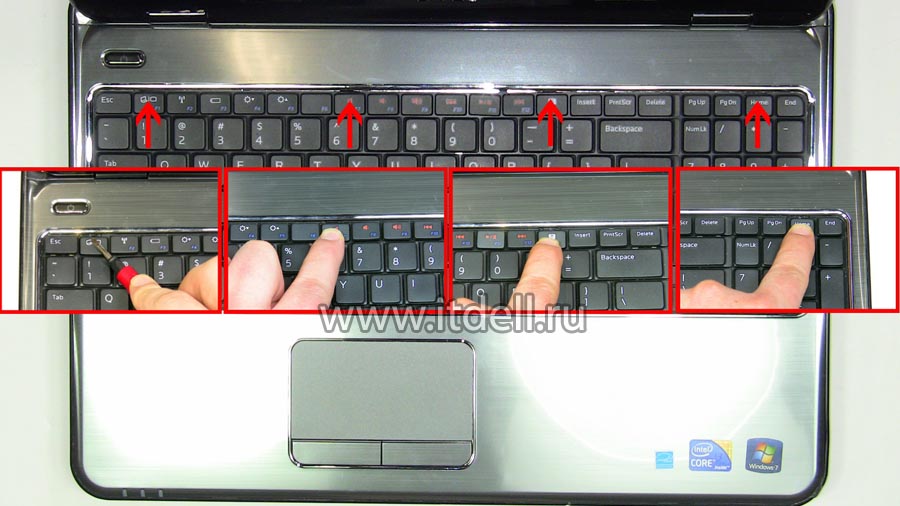

Рис. 5. Выньте клавиатуру из пазов

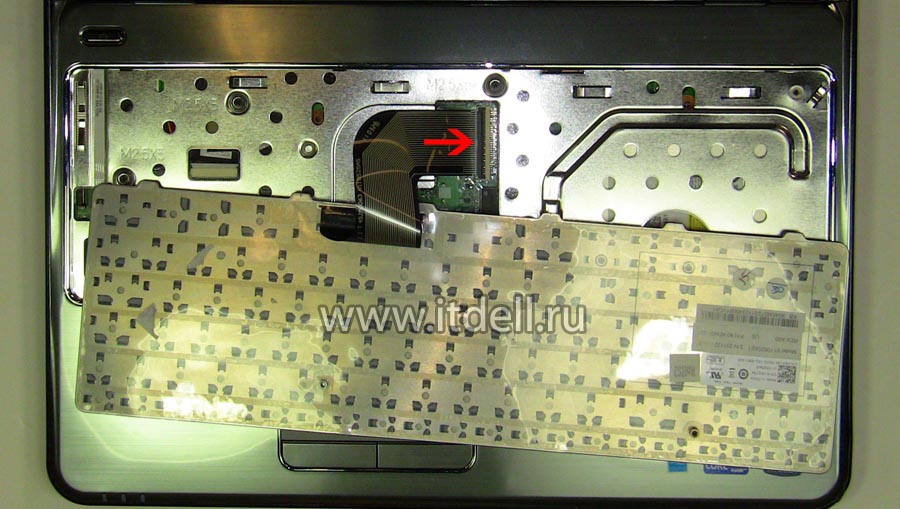

Не спешите снимать клавиатуру. Нужно отсоединить шлейф. Чёрную планку, которая крепко держит шлейф клавиатуры, отогните вверх на 90 градусов. Теперь можно аккуратно вынуть этот шлейф. Клавиатуру сняли.

dell inspiron n5010 m5010 m501R отсоединяем шлейф клавиатуры

Рис. 6. Отсоедините шлейф клавиатуры

Шаг 4. Снимаем верхнюю крышку ноутбука.

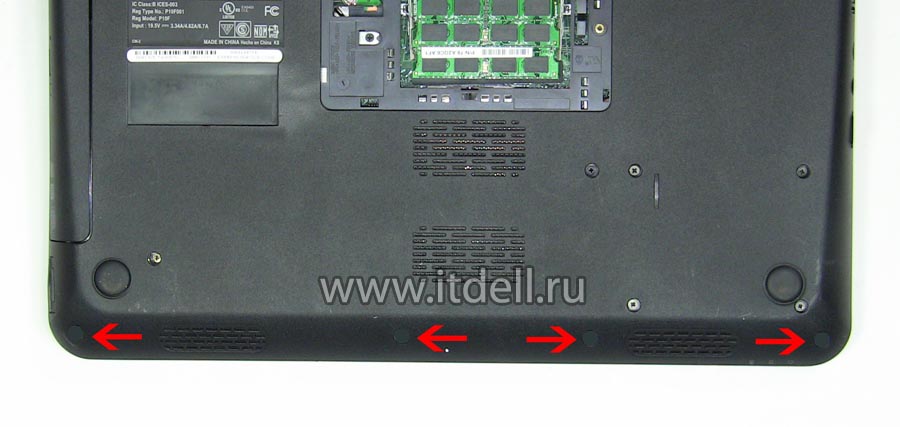

Переверните ноутбук. Нужна его нижняя крышка (дно). Красными стрелками обозначены резиновые заглушки. Снимите их.

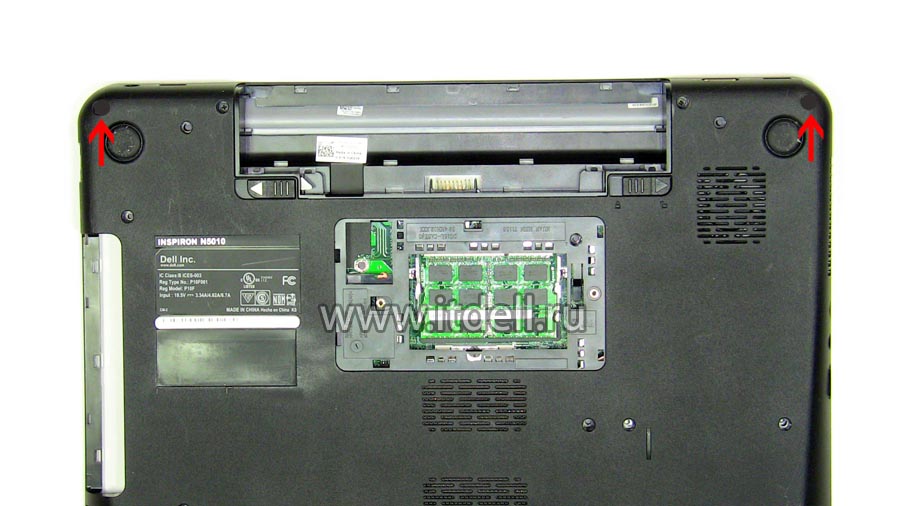

dell inspiron n5010 m5010 m501R снимаем резиновые заглушки на нижней крышке ноутбука

Рис. 7. Снимите резиновые крышки с нижней крышки

Теперь открутите все винты, места которых обозначены красными стрелками.

dell inspiron n5010 m5010 m501R откручиваем винты с нижней крышки

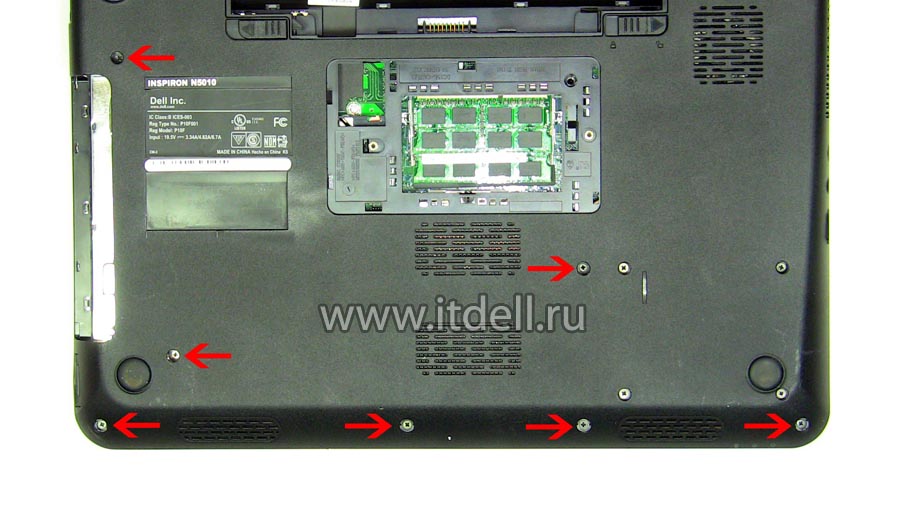

Рис. 8. Открутите винты на нижней крышки

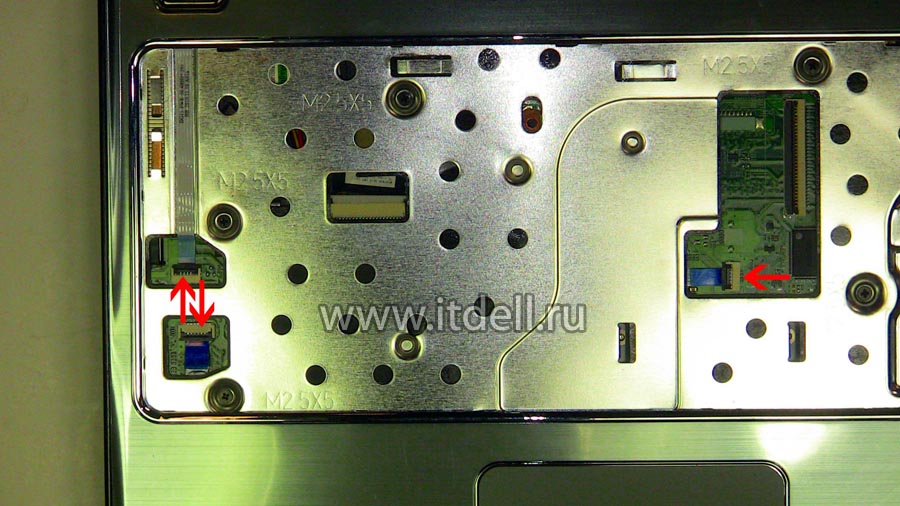

Сложите все винты в одно место, чтобы не потерять. Переверните ноутбук обратно. Отсоедините маленькие шлейфы: тачпад, кнопка включения и ещё какой-то разъём. Всё, что нужно отсоединить, обозначено красными стрелками.

dell inspiron n5010 m5010 m501R отсоединение шлейфов

Рис. 9. Отосоедините остальные маленькие шлейфы

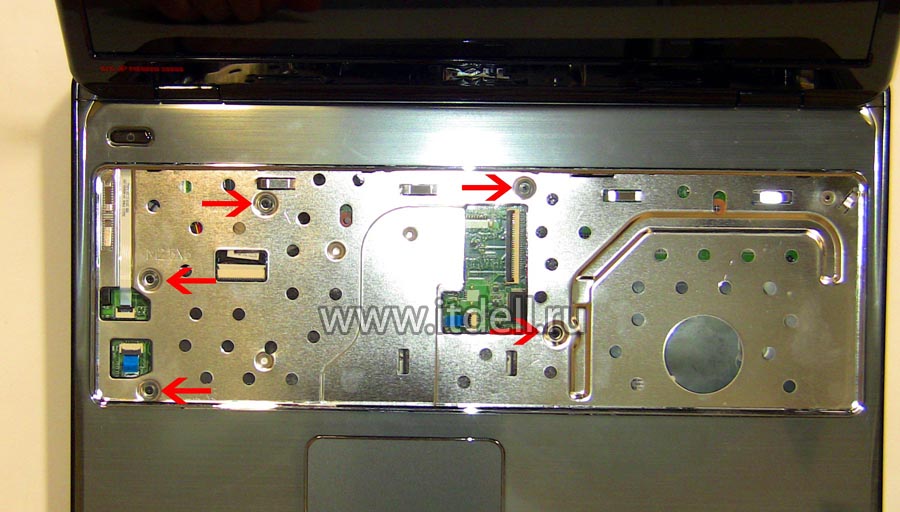

Открутите винты, обозначенные красными стрелками.

dell inspiron n5010 m5010 m501R откручиваем остальные винты

Рис. 10. Открутите остальные винты, обозначенные красными стрелками

Переверните ноутбук верхней крышкой вниз. Здесь остались 2 винта. Если их открутить, то верхнюю крышку ноутбука (упор для рук) можно будет снять.

dell inspiron n5010 m5010 m501R 2 винта на нижней крышке

Рис. 11. Открутите 2 винта, обозначенные красными стрелками

Всё! Теперь снимаем верхнюю крышку и получаем доступ к внутренним компонентам.

Шаг 5. Снимаем жёсткий диск.

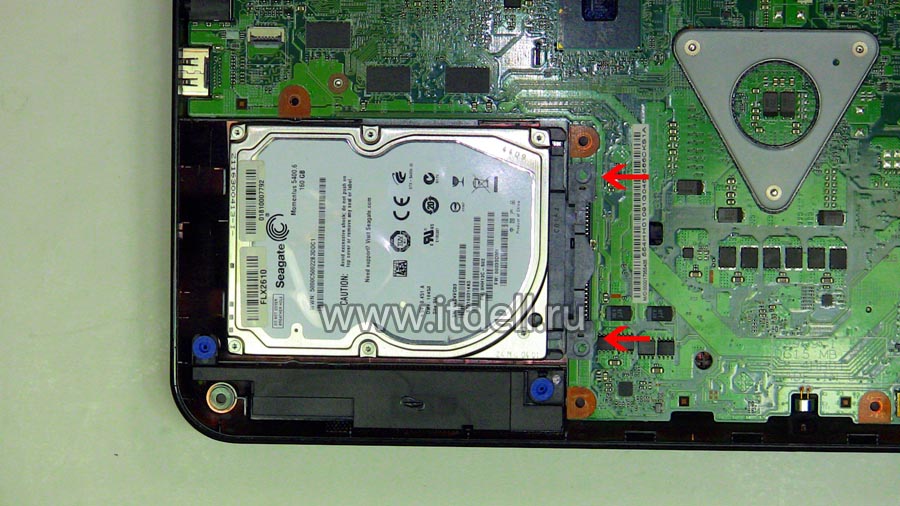

Нам нужно открутить 4 винта, которые крепят жёсткий диск на нижней крышке ноутбука.

dell inspiron n5010 m5010 m501R откручиваем 4 винта жесткого диска

Рис. 12. Открутите 4 винта жёсткого диска

Теперь переверните ноутбук. Чтобы снять жёсткий диск, нужно его отодвинуть в сторону.

dell inspiron n5010 m5010 m501R снимаем жёсткий диск

Рис. 13. Сдвиньте в сторону жёсткий диск и снимаем его

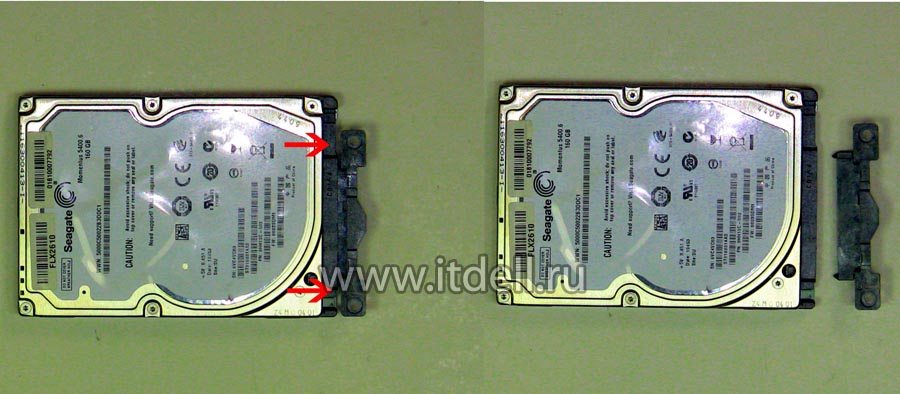

Отсоедините переходник. После этого можно аналогично установить новый жёсткий диск либо большего объёма, либо поменять неисправный.

dell inspiron n5010 m5010 m501R отсоединяем переходник

Рис. 14. Отсоедините переходник

Шаг 6. Снимаем DVD-привод.

В отсеке, где мы снимали оперативную память, есть один винт, который держит dvd-привод. Открутите его.

dell inspiron n5010 m5010 m501R откручиваем винт dvd-привода

Рис. 15. Открутите винт, держащий DVD-привод

Теперь подхватите сбоку dvd-привод и потащите в сторону.

dell inspiron n5010 m5010 m501R вынимаем dvd-привод

Рис. 16. Выньте DVD-привод

Шаг 7. Снимаем карту Bluetooth.

Откручиваем винт и вынимаем карту.

dell inspiron n5010 m5010 m501R снимаем bluetooth-карту

Рис. 17. Снимите Bluetooth-карту

Шаг 8. Снимаем Card-reader.

Вначале выньте заглушку.

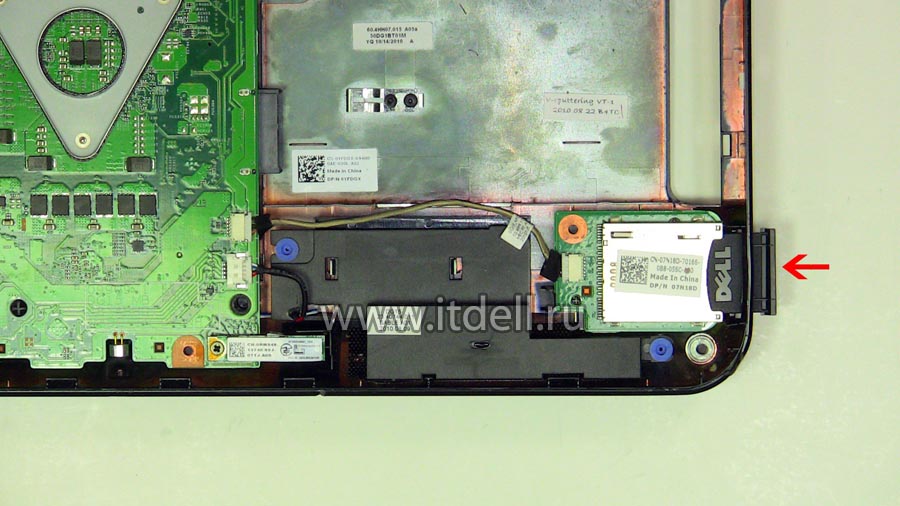

dell inspiron n5010 m5010 m501R вынимаем заглушку card-reader

Рис. 18. Выньте заглушку

Отсоедините провода и снимаем card-reader.

dell inspiron n5010 m5010 m501R снимаем card-reader

Рис. 19. Отсоедините провода и снимите Card-reader

Шаг 9. Снимаем монитор ноутбука.

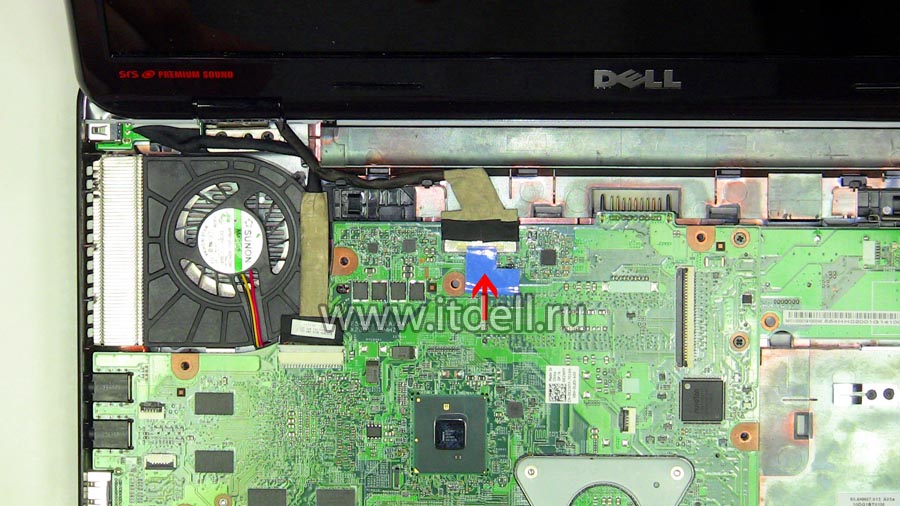

Вначале отсоедините видео-кабель.

dell inspiron n5010 m5010 m501R отсоединение видео-шлейфа

Рис. 20. Отсоедините видео-шлейф

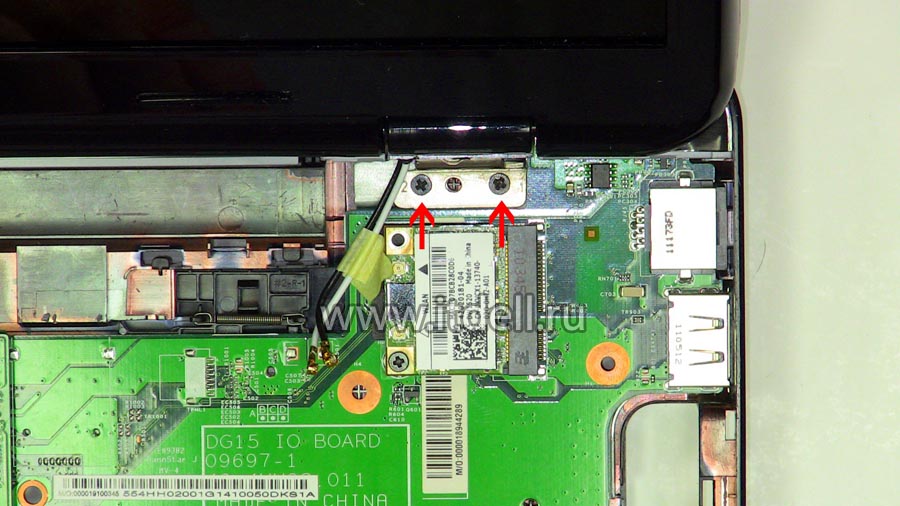

Теперь открутите винты в петлях с левой стороны.

dell inspiron n5010 m5010 m501R откручиваем винты на петлях

Рис. 21. Открутите винты в петлях с левой стороны

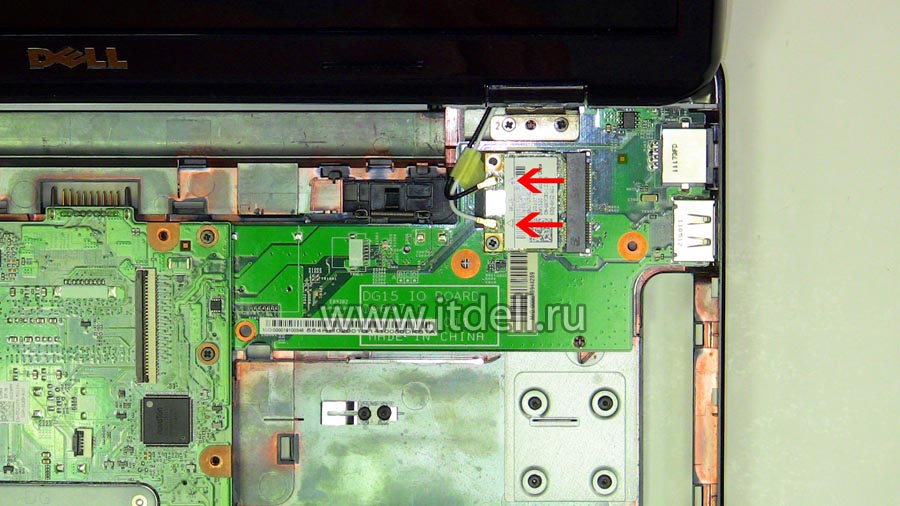

Отсоедините WLAN (Wireless Lan) провода.

dell inspiron n5010 m5010 m501R отсоединяем провода WLAN

Рис. 22. Отсоедините провода WLAN

Теперь откручиваем винты и с правой стороны.

dell inspiron n5010 m5010 m501R открутите винты в петлях с правой стороны

Рис. 23. Открутите винты в петлях с правой стороны

Монитор сняли!

Шаг 10. Отсоединяем ещё одну деталь корпуса.

Снимите резиновые заглушки на нижней крышки ноутбука.

dell inspiron n5010 m5010 m501R снимите резиновые заглушки

Рис. 24. Снимите резиновые заглушки

Открутите винты.

dell inspiron n5010 m5010 m501R откручиваем несколько винтов на нижней крышки

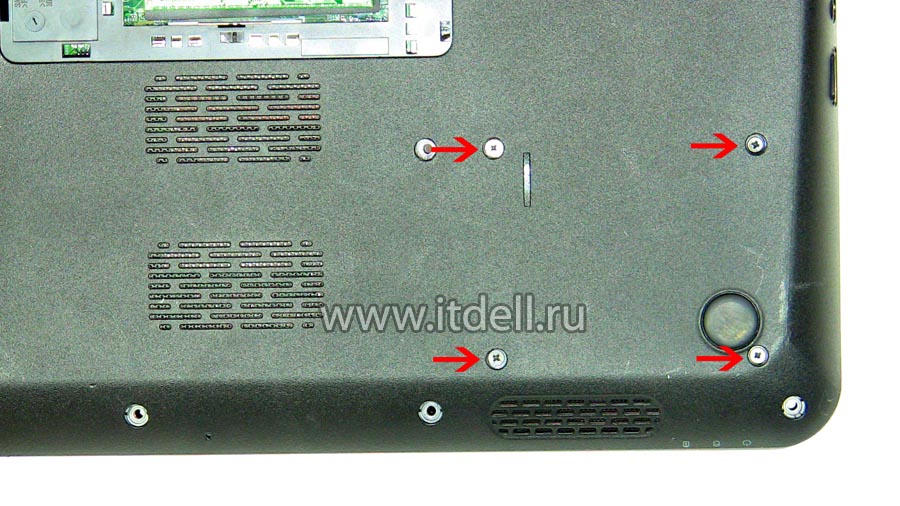

Рис. 25. Открутите несколько винтов на нижней крышки

Отогните пазы и выньте панель.

dell inspiron n5010 m5010 m501R снимите панель

Рис. 26. Снимите панель

Шаг 11. Снимаем плату с USB и VGA.

Вначале отсоедините провод, который есть видео-кабель. Он нужен для передачи сигнала на внешние устройства

dell inspiron n5010 m5010 m501R отсоединяем видео-шлейф

Рис. 27. Отсоедините видео-шлейф

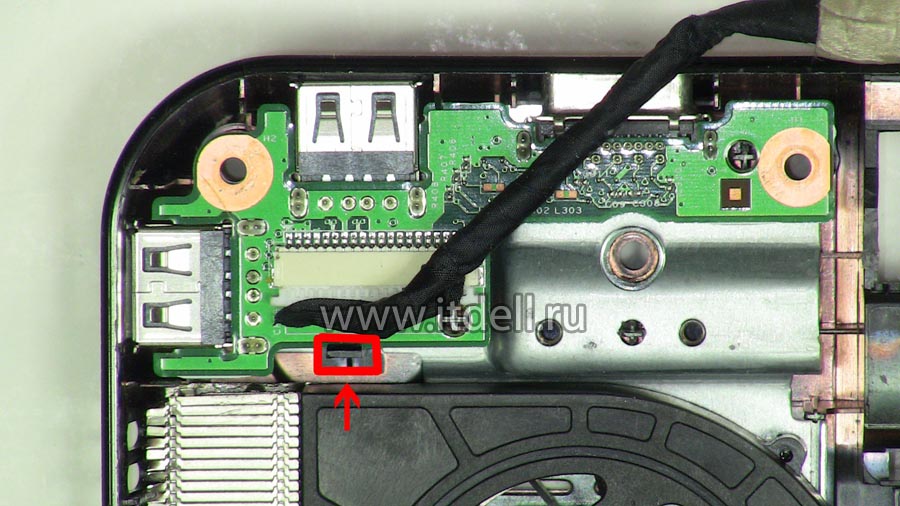

Эта плата держится в корпусе при помощи маленькой защёлки. Аккуратно отсоедините её и выньте плату.

dell inspiron n5010 m5010 m501R отгибаем маленькую защёлку, крепящую плату

Рис. 28. Отогните маленькую защёлку, крепящую плату

Шаг 12. Разделяем материнскую плату на 2 части.

dell inspiron n5010 m5010 m501R открутите 2 винта

Рис. 29. Открутите 2 винта, крепящие части материнской платы

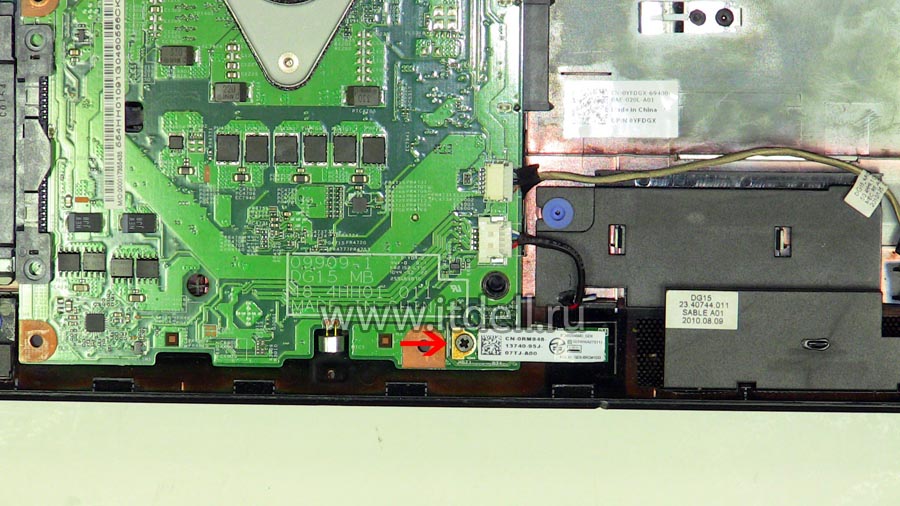

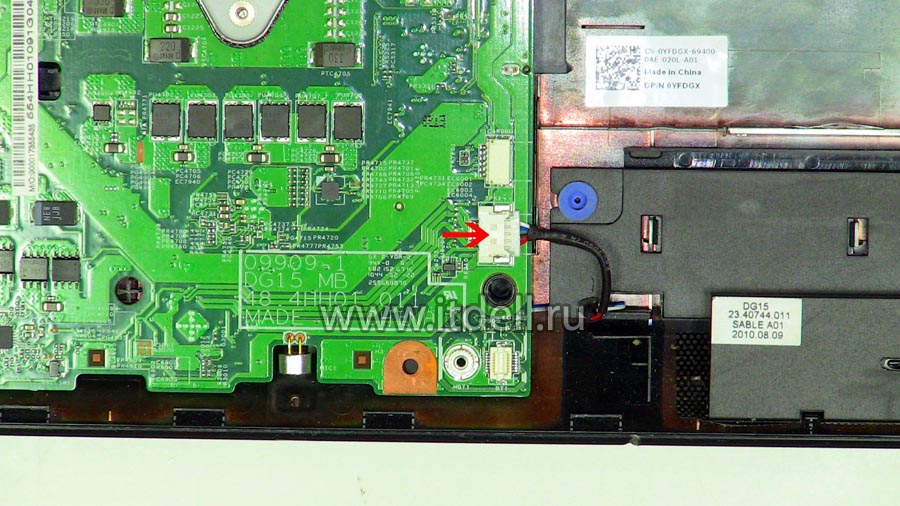

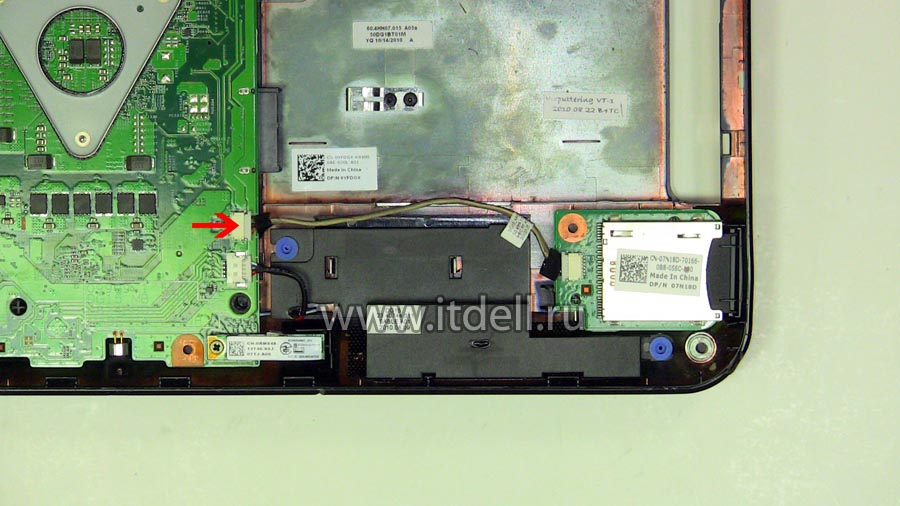

Отсоедините питание системных динамиков.

dell inspiron n5010 m5010 m501R отсоединяем провода питания динамиков

Рис. 30. Отсоедините провода питания динамиков

Шаг 13. Снимаем систему охлаждения.

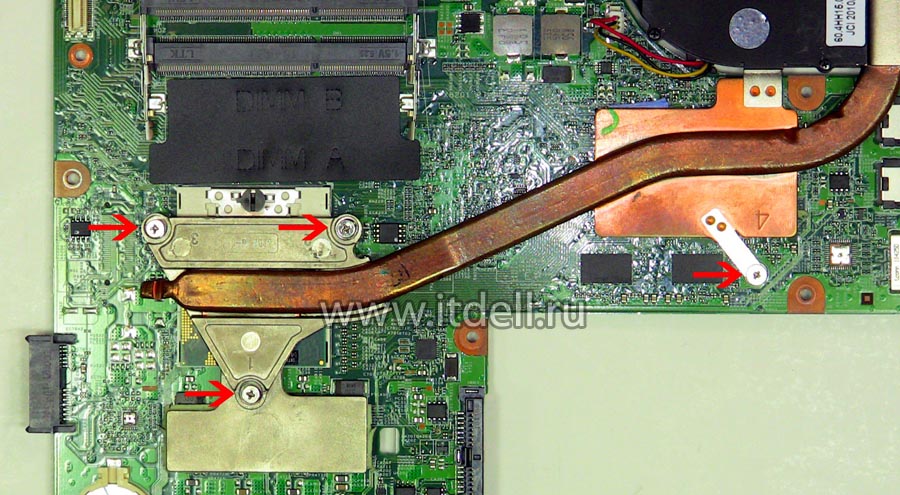

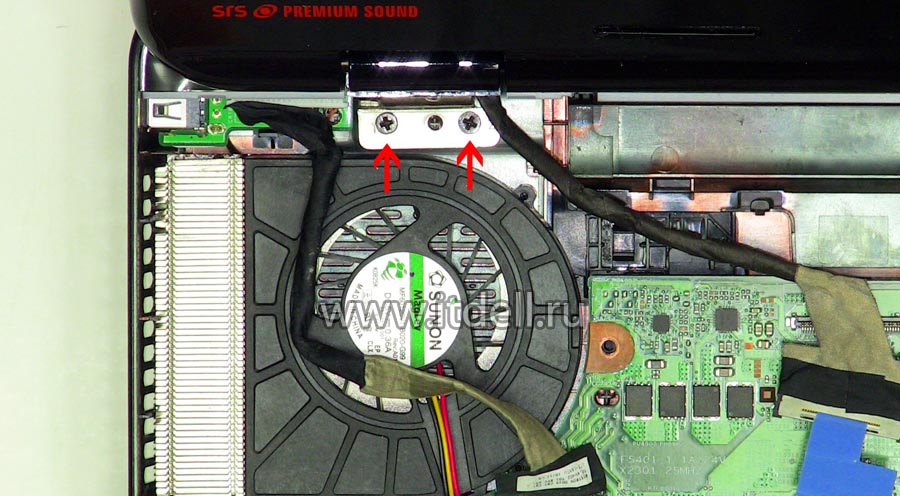

Переместитесь в область вентилятора. Перво-наперво отсоедините винты, обозначенные красными стрелками.

dell inspiron n5010 m5010 m501R откручиваем винты системы охлаждения

Рис. 31. Открутите винты системы охлаждения

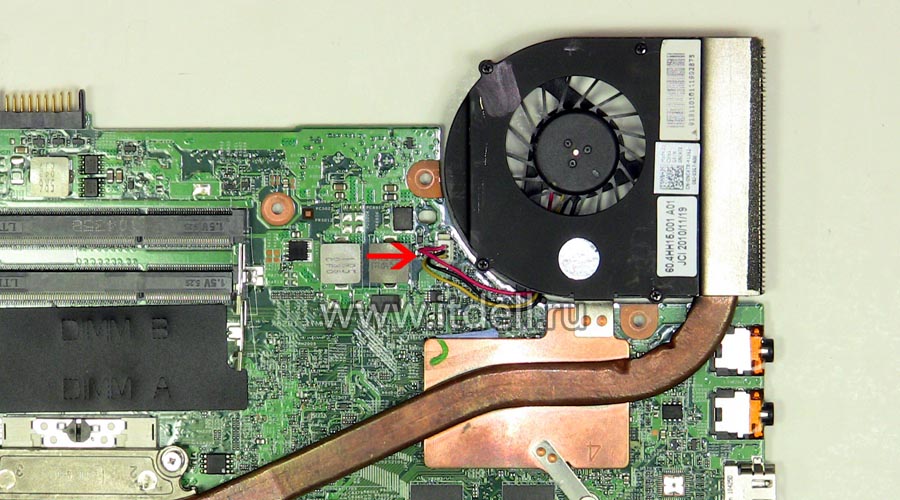

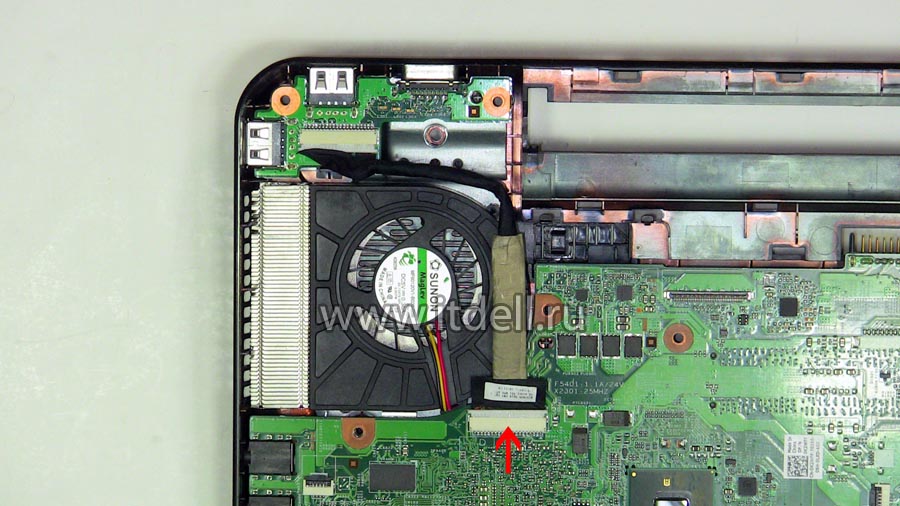

Отсоедините кабель питания вентилятора.

dell inspiron n5010 m5010 m501R отсоединяем кабель питания вентилятора

Рис. 32. Отсоедините кабель питания вентилятора

Теперь снимите теплоотвод. Сейчас мы получили доступ к видеокарте и центральному процессору ноутбука. На этом этапе можно поменять термопасту.

Чтобы освободить центральный процессор, поверните винт на 180 градусов.

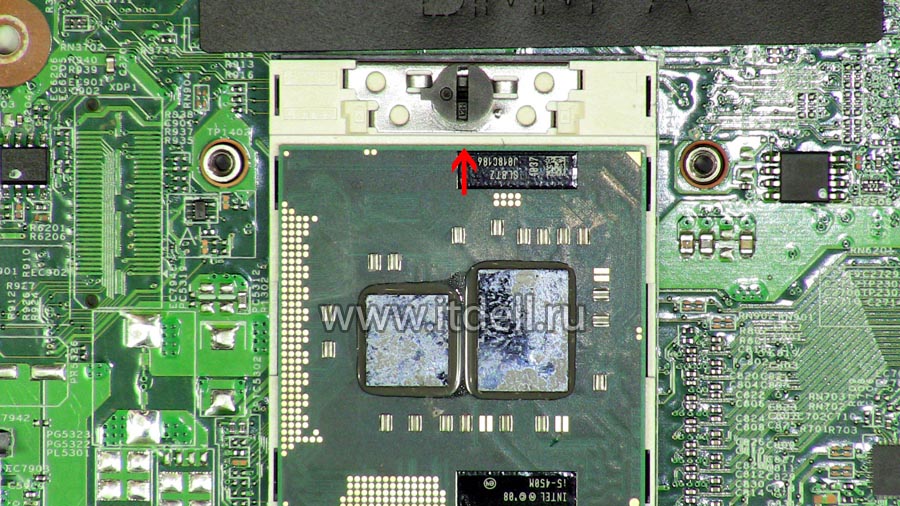

dell inspiron n5010 m5010 m501R поверачиваем винт на 180 градусов и снимаем ЦП

Рис. 33. Поверните винт на 180 градусов и снимите ЦП

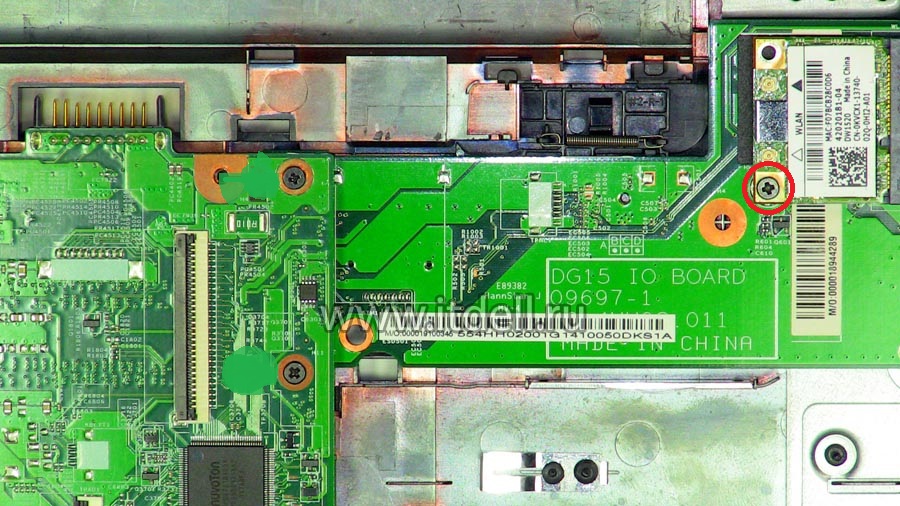

Шаг 14. Снимаем WLAN карту(Wi-FI).

Достаточно открутить один винт. Он обозначен красным кругом.

снимаем wi-fi карту dell inspiron n5010 m5010 m501R

Рис. 34. Открутите один винт и снимите Wi-Fi карту

Ноутбук разобран! Собирать в обратном порядке.
