Как поменять клавиатуру и получить доступ к модулю ОЗУ на ноутбуке Dell Latitude D820

Примечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

Внимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Эта инструкция покажет вам процесс замены клавиатуры на ноутбуке Dell Latitude D820. Плюс к тому, после её прочтения вы поймёте то, как можно получить доступ к слоту с модулем ОЗУ . Процедура замены клавиатуры простая и не займёт у вас много времени. Нам понадобиться отвёртка крестовая и плоская. Напомню, что перед тем, как приступить к замене клавиатуры, вам необходимо выключить ноутбук, отсоединить его от сети питания и снять батарею.

Рис. 1. Приготавливаем плоскую и крестовую отвёртку для начала разборки.

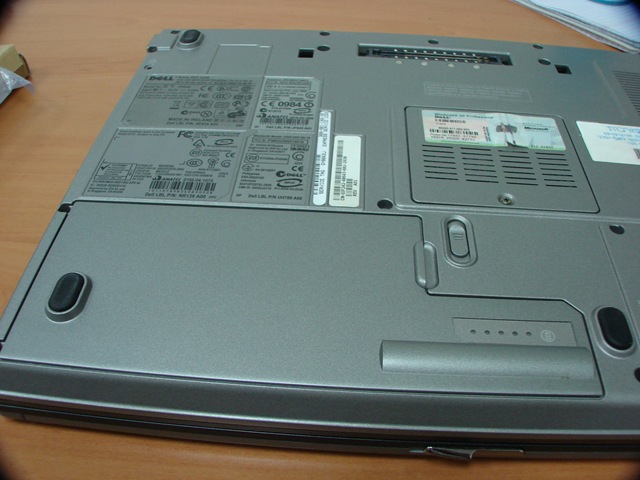

Рис. 2. Переворачиваем ноутбук.

Рис. 3. Снимаем батарею ноутбука.

Внимание: работа с внутренними компонентами ноутбука может вывести его из строя в том случае, если на вас накоплен статический заряд. Это означает, что вам необходимо периодически снимать его путём прикосновения к заземлённым предметам или носить на руке браслет “антистатик”.

Плоской отвёрткой подцепите край корпуса панели в верхней её части, которая расположена выше клавиатуры. Чтобы на корпусе этой панель не оставались повреждения, наносимые отвёрткой, можно

Рис. 4. Подцепите отвёрткой верхнюю панель возле клавиатуры.

После этого аккуратно подхватите её пальцами и продолжите отделять эту панель .

Рис. 5. Отсоедините верхнюю панель возле клавиатуры.

Рис. 6. Снимите верхнюю панель возле клавиатуры.

Шлейф, который обозначен красным кругом на следующем рисунке, отсоединять не надо.

Рис. 7. Шлейф отсоединять не надо!

Поднимаем клавиатуру вверх над корпусом.

Рис. 8. Поднимаем клавиатуру вверх над корпусом.

Переворачиваем клавиатуру и лицевой стороной кладём на корпус ноутбука. Здесь мы видим систему охлаждения ноутбука и чёрный шлейф с синей полосой, который соединяет клавиатуру и материнскую плату(я обозначил его) красным цветом.

Рис. 9. Переворачиваем клавиатуру.

Аккуратно отсоединяем это шлейф. Теперь вы можете подключить уже рабочую клавиатуру. Все действия выполнять в обратном порядке.

Рис. 10. Снимите верхнюю панель возле клавиатуры.

Всё! Собирать в обратном порядке.
